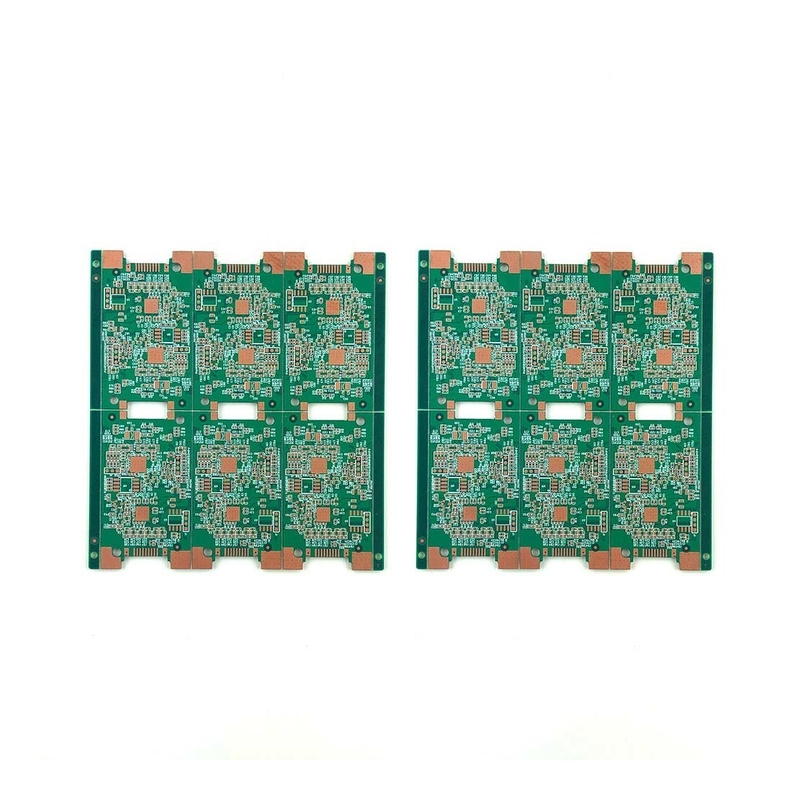

الهياكل PCB:

يمكن تقسيم هيكل لوحة الدوائر المطبوعة (PCB) إلى ثلاثة أنواع

PCB من طبقة واحدة: يحتوي جانب واحد فقط من لوحة الدوائر على موصلات من ورق النحاس، والجانب الآخر ليس لديه موصلات من ورق النحاس على الإطلاق. كانت دوائر المنتجات الإلكترونية المبكرة بسيطة،كان هناك حاجة إلى جانب واحد فقط للاتصال والإرشاد، ويمكن وضع الأجزاء على الجانب الآخر دون ورق النحاس.

PCB مزدوج الطبقة: هناك موصلات من ورق النحاس على جانبي لوحة الدوائر ، ويمكن توصيل المسارات على الجبهة (الطبقة العليا) والخلفية (الطبقة السفلية) ببعضها البعض من خلال القنوات.بما أن كلا الجانبين يمكن أن تكون سلكية، مساحة الاستخدام هي ضعف مساحة لوحة واحدة ، وهو أكثر ملاءمة للمنتجات ذات الدوائر المعقدة.والخلف هو سطح اللحام من قدم الجزء.

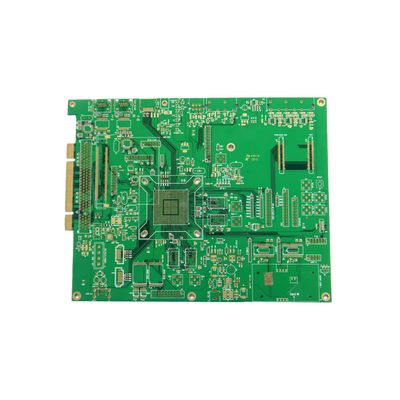

أقراص PCB متعددة الطبقات: PCB متعدد الطبقات مصنوع من لوحات مزدوجة متعدد الأطراف محفورة ، يتم وضع طبقة عازلة (Prepreg) بين اللوحات ،ويتم وضع ورق النحاس على جانبي الطبقة الخارجية ومن ثم يتم ضغطها معابما أن العديد من المصفوفات ذات الجانبين تستخدم ، فإن عدد الطبقات عادة ما يكون عدداً زوجاً. يمكن أن تكون طبقة ورق النحاس التي يتم ضغطها في الداخل طبقة توصيل ، طبقة إشارة ،طبقة الطاقة أو طبقة الأرضيمكن أن يصل اللوحات متعددة الطبقات من الناحية النظرية إلى أكثر من 50 طبقة، ولكن سطح التطبيق العملي هو حاليا ما يصل إلى حوالي 30 طبقة.


عدة أنواع من PCB

الـ PCB الصلب: هذه اللوحات مصنوعة من مواد صلبة لا تنحني بسهولة. إنها معقدة وقوية للغاية، مع دوائر قوية حولها.من السهل التعامل معها أثناء الإصلاح والصيانة لأنها قوية ويمكن أن تتحمل التعامل القويوبالإضافة إلى ذلك، تكون المكونات المسجلة على اللوحة واضحة بشكل عام، ويتم تنظيم مسارات الإشارة.

لوحات الدوائر المطبوعة المرنة: كما يوحي الاسم ، هذه اللوحات مرنة للغاية ومصنوعة من نفس المواد المرنة. يمكن أن يكون PCB المرن أحادي الجانب ، مزدوج الجانب ومتعدد الطبقات.هذا التصميم يسهل تجميع أجزاء في معدات صغيرة أو هشةكما تساعد المرونة على توفير مساحة كبيرة مع جعل الجهاز أخف وزناً. هذه الأقراص المطبوعة مناسبة بشكل أفضل لظروف التشغيل الحساسة للحرارة أو المعدات الصناعية والمتعلقة بها.

الـ (PCB) الصلبة المرنة: هذا مزيج من خدمة PCB Prototype الصلبة والمرنة. تستخدم هذه الأنواع من خدمة PCB Prototype دوائر مرنة متعددة الطبقات متصلة بشخصين أو أكثر صلبين.فهي خفيفة الوزن ومدمجة لتوفير المساحةمما يجعلها مثالية للتطبيقات الطبية والعسكرية.

PCB عالي التردد: يستخدم هذا النوع من اللوحات للأجهزة الكهربائية في النطاق الترددي من 500MHz-2GHz. معظم التطبيقات الحساسة للتردد، مثل أجهزة الميكروويف وأنظمة الاتصالات،استخدام لوحات الدوائر عالية التردد.

PCB على أساس الألومنيوم : تحتوي هذه على دعامات من الألومنيوم لتنظيم الحرارة ، والصلابة العالية ، وانتشار الحرارة المنخفض ، وغالبا ما تستخدم في الأجهزة عالية الطاقة مثل مصابيح LED ومصادر الطاقة.

PCB المطبوعة لوحات الدوائر الأولية غيرت وبسطت استخدام العديد من الأجهزة ، من أجهزة الكمبيوتر المكتبية إلى المعدات الطبية الراقية ، لوحات الدوائر الآن في كل مكان
