إبراز
مرونة SMT PCB التجميع,تصميم مخصص لجمعية SMT PCB,مرونة سطح الصعود PCB
,Customized Design Smt PCB Assembly
,Flexibility Surface Mount PCB
-

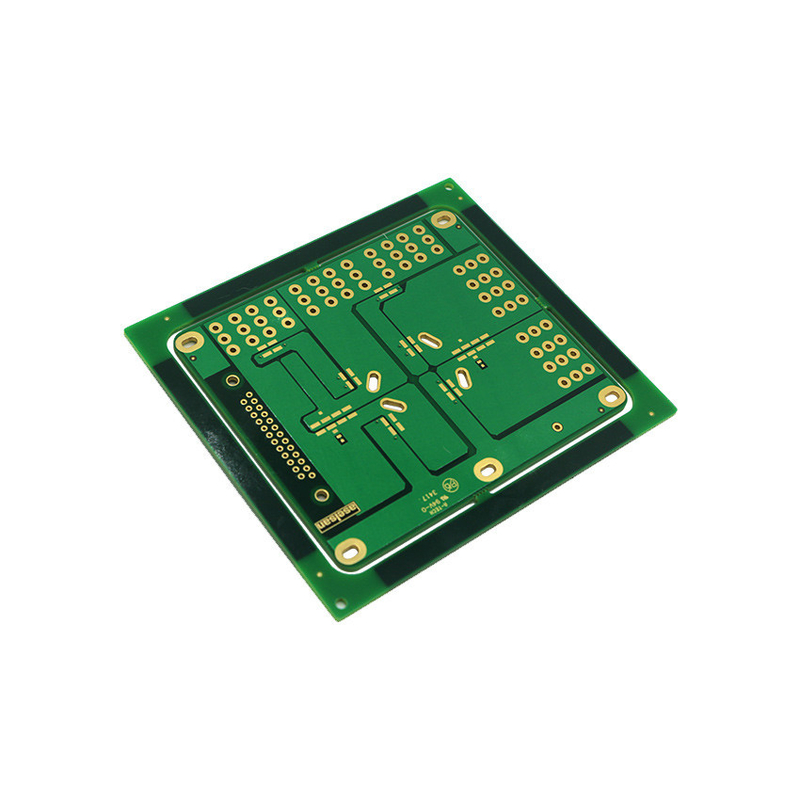

اسم المنتجمسبار الطيران HDI مرونة تصنيع PCB مع تصميم مخصص
-
التشطيب السطحيHASL-LF / OSP / ENIG إلخ
-
قناع اللحيمأخضر، أبيض أسود أخضر أزرق أحمر، أخضر أو لون آخر كما تريد، أخضر/أزرق، أخضر أسود بولي أبيض
-
شهادةISO9001/Iso14001/CE/بنفايات
-
خدمة الاختباراختبار كهربائي 100%، مسبار الطيران، اختبار الوظائف، اختبار إلكتروني 100%، اختبار مسبار الطيران
-
نوع الخدماتخدمة ثنائي الفينيل متعدد الكلور الإلكترونية المخصصة
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتISO、IATF16949、RoSH、CE
-
رقم الموديللوحة دارات مطبوعة FR4-20
-
الحد الأدنى لكميةلا موك
-
تفاصيل التغليفكرتون مع كيس رغوة
-
وقت التسليم5-8 أيام عمل
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام
-
القدرة على العرض600000+ قطعة/فم
مسبار الطيران HDI مرونة تصنيع PCB مع تصميم مخصص
مسبار الطيران HDI مرونة تصنيع PCB مع تصميم مخصص
طريقة تفتيش PCB
تشمل طرق فحص PCB الفحص البصري للمظهر واختبار المسار الكهربائي
المراقبة البصرية الذاتية (AOI):
إنه نظام التعرف الضوئي التلقائي بناءً على اعتبار كفاءة الإنتاج ودقة التفتيشاستخدام أدوات التعرف البصرية لتحل محل الفحص البصري اليدوي (الفحص البصري) هو بالفعل عملية أساسية للغايةمبدأ AOI هو أولا حفظ ملف الصورة القياسية في الجهاز، واستخدام ملف الصورة لإجراء مقارنة بصرية مع الكائن المقاس،وتحديد تلقائيًا ما إذا كان خطأ الكائن المقاس يتجاوز المعيارلأن الدوائر على لوحات الدوائر أصبحت أكثر وضوحاً، فقد تجاوزت بالفعل الحد الذي يمكن العثور عليه بالعين البشرية.يتم استخدام معدات AOI لـ HDI PCB في الغالب للتحقق ومقارنة طبقات الدوائر، ومقارنة ما إذا كان هناك الكثير أو القليل جدا من الحفر أو تلف مثل الاصطدامات. .
التطبيق الصناعي
تطبيقات الصناعية عالية الطاقة من PCBs HDI شائعة.هذه المكونات الإلكترونية تتحكم في الآليات المستخدمة في المصانع ومرافق التصنيع ويجب أن تتحمل الظروف القاسية التي توجد عادة في المنشآت الصناعيةهذا يمكن أن يشمل أي شيء بما في ذلك المواد الكيميائية القاسية، والآلات الاهتزازية والمعالجة القاسية.
في مثل هذه البيئة التي تتحدى بسرعة ، فإن معايير الصناعة صارمة بنفس القدر. في الوقت الحالي ، غالبًا ما تظهر PCBs HDI النحاسية السميكة (أكثر سمكًا بكثير من PCBs العونصة القياسية) في تطبيقات أخرى.هذا الـ HDI PCB مفيد للتطبيقات الصناعية عالية التيار و شاحنات البطارية.
1المعدات الصناعية: العديد من الحفر والضغط المستخدمة في التصنيع تعمل باستخدام الالكترونيات التي يتم التحكم بها بواسطة HDI PCB.
2معدات القياس: معدات تستخدم لقياس الضغط ودرجة الحرارة وغيرها من المتغيرات في عمليات التصنيع الصناعية.
3معدات الطاقة: عاكس الطاقة المتردد، معدات توليد الطاقة الشمسية والمعدات الأخرى لتحكم الطاقة.
قدرات PCB والمواصفات التقنية
| لا.1 | البنود | القدرات |
| 1 | طبقات | 2-68L |
| 2 | الحجم الأقصى للمعالجة | 600mm*1200mm |
| 3 | سمك اللوحة | 0.2mm-6.5mm |
| 4 | سمك النحاس | 0.5 أوقية -28 أوقية |
| 5 | الحد الأدنى للقطر/الفضاء | 2.0ميل/2.0ميل |
| 6 | الحد الأدنى للفتحة النهائية | 0. 10ملم |
| 7 | أقصى نسبة سمك إلى قطر | 15:1 |
| 8 | عن طريق العلاج | عبر، أعمى ودفن عبر، عبر في وسادة، النحاس في عبر... |
| 9 | التشطيب/معالجة السطح | HASL/HASL خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 10 | المواد الأساسية | FR408 FR408HR، PCL-370HR؛ IT180A، Megtron 6 ((Panasonic) ؛ روجرز 4350، روجرز 4003، روجرز 3003، روجرز/تاكونيك/أرلون/نيلكو المصفوفة بمادة FR-4 ((بما في ذلك المصفوفة الهجينة الجزئية Ro4350B مع FR-4) |
| 11 | لون قناع اللحام | الأخضر الأسود الأحمر الأصفر الأبيض الأزرق الأرجواني الأخضر المعتل الأسود المعتل |
| 12 | خدمة الاختبار | أ.أ.أ.آي، الأشعة السينية، المسبار الطائر، اختبار الوظيفة، اختبار المادة الأولى |
| 13 | تحديد الملفات | التوجيه, V-CUT, Beveling |
| 14 | القوس والإلتواء | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | الحد الأدنى للفتحة الميكانيكية | 0.1ملم |
| 17 | فتحة الليزر الدقيقة | 0.075ملم |
مرحباً بك في شركة (إكس إتش تي) للتكنولوجيا
يمكننا توفير خدمة واحدة:
لوحات دوائر PCB+التجميع
الاختبار الإلكتروني
شراء مكونات إلكترونية
تجميع PCB: متوفر على SMT ، BGA ، DIP.
اختبار وظيفة PCBA.
تجميع الحجرة.
الأسئلة الشائعة
| س: ما هي سياسة التفتيش الخاصة بك؟ كيف يمكنك التحكم في الجودة؟ XHT: من أجل ضمان جودة منتجات PCB ، عادة ما يستخدم فحص المسبار الطائر ؛ الأجهزة الكهربائية ، الفحص البصري التلقائي (AOI) ، فحص الأشعة السينية لأجزاء BGA ،فحص المادة الأولى (FAI) الخ. |
| س: عملية خالية من الرصاص مطلوبة عندما يتم طباعة لوحة الدوائر. ما الذي يجب أن أولي اهتماما له عند صنع لوحة الدوائر؟ XHT: العملية الخالية من الرصاص أثناء الطباعة أعلى من متطلبات مقاومة درجة الحرارة للعملية العامة ، ويجب أن تكون متطلبات مقاومة درجة الحرارة أعلى من 260 درجة مئوية.يوصى باستخدام رصيف أعلى من TG150 عند اختيار مادة الرصيف. |
| س: المجال الشعبي؟ XHT: أشباه الموصلات، المنزل الذكي، المنتجات الطبية، الذكية القابلة للارتداء، التحكم الصناعي، IOT الخ |
| س: مع أي شركات سريعة تتعاون؟ XHT: نحن نتعاون مع شركات السرعة، بما في ذلك DHL، FedEX، UPS، TNT و EMS. ولدينا أيضا شركات الشحن الخاصة بنا، مع رسوم شحن أقل. |
| س: ما هو الفرق بين لوحة HDI ولوحة الدوائر العامة؟ XHT: معظم HDI يستخدم الليزر لتشكيل الثقوب ، في حين أن لوحات الدوائر العامة تستخدم فقط الحفر الميكانيكي ، ويتم تصنيع لوحات HDI عن طريق طريقة البناء (Build Up) ، لذلك سيتم إضافة المزيد من الطبقات ،بينما لوحات الدوائر العامة يتم إضافتها مرة واحدة فقط. |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
