روجرز 4350 PCB سطحي,سلكي سطحي جبل PCB,اجتماع مجلس الإدارة المهني
,Wireless Surface Mount PCB
,Professional Smt Board Assembly
-
اسم المنتجالمهنية روجرز الاتصالات اللاسلكية سطح جبل لوحة PCB المصنع
-
السمةروجرز 4350
-
Min. دقيقة. line width عرض الخط0.2 ملم، 3 ميل، 0.075 ملم، 0.075 ملم / 0.075 ملم (3 مل / 3 مل)، 0.1 ملم
-
Min. دقيقة. hole size حجم الحفرة0.20 مم، 0.1 مم، 8 مل، 0.254-0.40 مم، 0.1 مم-1 مم
-
أثر / فجوة دقيقة0.075 مم أو 3 مل
-
سماكة النحاس1 أوقية، 1/2 أوقية 1 أوقية 2 أوقية 3 أوقية، حسب طلبك، 0.5-3.0 أوقية، 1 أوقية
-
المواد الأساسيةFR4، الألومنيوم، روجرز، CEM-1، TG
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتISO、IATF16949、RoSH、CE
-
رقم الموديللوحة دوائر مطبوعة XHT-11
-
الحد الأدنى لكميةلا موك
-
الأسعارUS$ 1-5/Pcs
-
تفاصيل التغليفكرتون مع كيس رغوة
-
وقت التسليم5-8 أيام عمل
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام
-
القدرة على العرض600000+ قطعة/فم

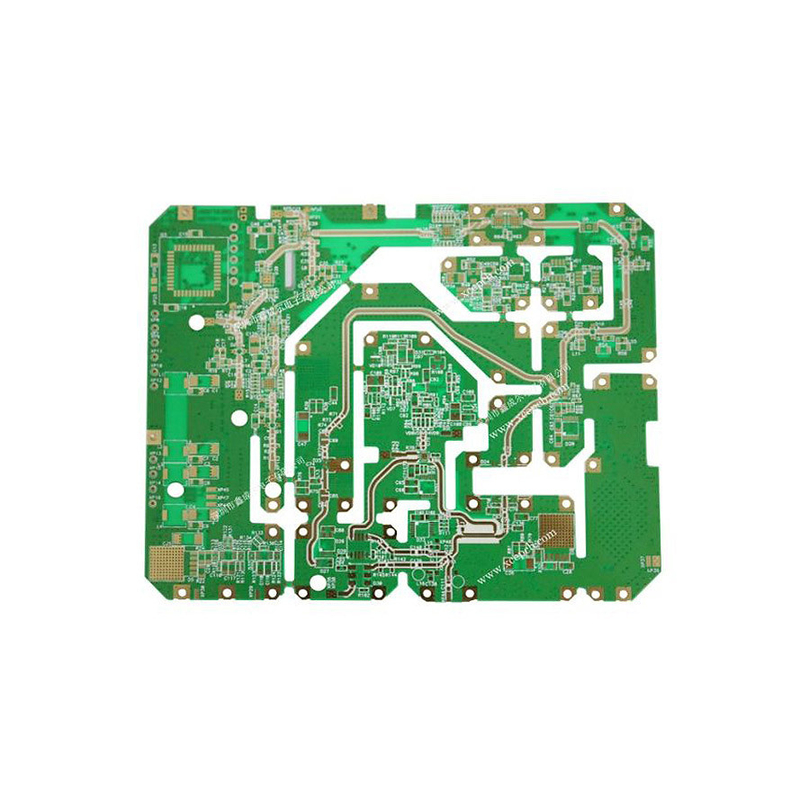

المهنية روجرز الاتصالات اللاسلكية سطح جبل لوحة PCB المصنع

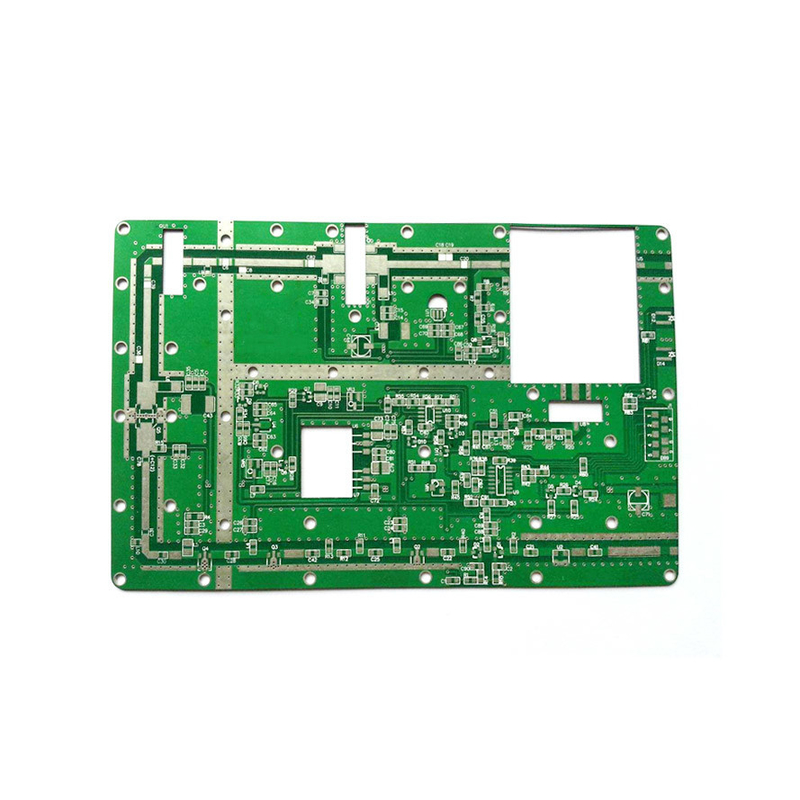

المهنية روجرز الاتصالات اللاسلكية سطح جبل لوحة PCB المصنع
ما هو PCB روجرز ؟
يشير Rogers PCB إلى لوحات الدوائر المطبوعة (PCBs) التي يتم تصنيعها باستخدام مواد Rogers Corporation عالية الأداء. شركة Rogers هي رائدة عالمية في المواد المتقدمة ،ومواد الـ (بي سي بي) معروفة بأدائها الكهربائي الممتاز، الاستقرار الحراري ، والموثوقية. غالبًا ما تستخدم هذه المواد في التطبيقات عالية التردد والسرعة العالية ، مثل صناعات الاتصالات والطيران والفضاء والدفاع.الـ (بي سي بي) من روجرز معروفة بخسارتها المنخفضة، وخاصيات التردد العالي، والقدرة على توصيل الحرارة العالية، مما يجعلها مناسبة للتطبيقات الإلكترونية المتطلبة.
ما هي مواد الـ (بي سي بي) ؟
يمكن أن تختلف المواد المستخدمة في لوحات الدوائر المطبوعة (PCB) اعتمادًا على المتطلبات المحددة للتطبيق. ومع ذلك ، فإن بعض المواد الشائعة المستخدمة في تصنيع PCB تشمل:
FR-4: هي مادة رصيف تستخدم على نطاق واسع لـ PCBs. إنها نوع من طبقة الايبوكسي المزودة بالزجاج التي توفر عزلًا كهربائيًا وقوة ميكانيكية جيدة.
النحاس: يستخدم النحاس كمادة موصلة في PCBs ، وتشكل الأثر والحافظات التي تحمل الإشارات الكهربائية.
قناع اللحام: هذه طبقة واقية تطبق على PCB لعزل آثار النحاس ومنع جسور اللحام أثناء التجميع.
الشاشة الحريرية: تستخدم هذه الطبقة لتسمية المكونات ونقاط الاختبار وغيرها من المعلومات على PCB.
مواد الركيزة: بالإضافة إلى FR-4 ، يتم استخدام مواد الركيزة الأخرى مثل النواة المعدنية والسيراميك والمواد المرنة مثل البوليميد للتطبيقات المتخصصة.
المواد عالية التردد: لتطبيقات عالية السرعة وارتفاع التردد ، يتم استخدام مواد متخصصة ذات ثابت كهربائي منخفض وملمس خسارة منخفض ، مثل مواد روجرز.
يتم اختيار هذه المواد بناءً على عوامل مثل بيئة التشغيل وتردد التشغيل والمتطلبات الحرارية والقيود الميكانيكية لـ PCB.
قدرات PCB والمواصفات التقنية
| لا. | البنود | القدرات |
| 1 | طبقات | 2-68L |
| 2 | الحجم الأقصى للمعالجة | 600mm*1200mm |
| 3 | سمك اللوحة | 0.2mm-6.5mm |
| 4 | سمك النحاس | 0.5 أوقية -28 أوقية |
| 5 | الحد الأدنى للقطر/الفضاء | 2.0ميل/2.0ميل |
| 6 | الحد الأدنى للفتحة النهائية | 0. 10ملم |
| 7 | أقصى نسبة سمك إلى قطر | 15:1 |
| 8 | عن طريق العلاج | عبر، أعمى ودفن عبر، عبر في وسادة، النحاس في عبر... |
| 9 | التشطيب/معالجة السطح | HASL/HASL خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 10 | المواد الأساسية | FR408 FR408HR، PCL-370HR؛ IT180A، Megtron 6 ((Panasonic) ؛ روجرز 4350، روجرز 4003، روجرز 3003، روجرز/تاكونيك/أرلون/نيلكو المصفوفة بمادة FR-4 ((بما في ذلك المصفوفة الهجينة الجزئية Ro4350B مع FR-4) |
| 11 | لون قناع اللحام | الأخضر الأسود الأحمر الأصفر الأبيض الأزرق الأرجواني الأخضر المعتل الأسود المعتل |
| 12 | خدمة الاختبار | أ.أ.أ.آي، الأشعة السينية، المسبار الطائر، اختبار الوظيفة، اختبار المادة الأولى |
| 13 | تحديد الملفات | التوجيه, V-CUT, Beveling |
| 14 | القوس والإلتواء | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | الحد الأدنى للفتحة الميكانيكية | 0.1ملم |
| 17 | فتحة الليزر الدقيقة | 0.075ملم |
تقديم الشركة
تم العثور على شركة XHT للتكنولوجيا في هويجو ، الصين. الشركة تقنية قوية ومهنية ، مع نظام ضمان جودة مثالي ومعدات اختبار تحليلية متقدمة.XHT هو واحد من المهنية في الصين صانع أقراص PCBلدينا مصمم PCB محترف لمتطلبات تخطيط PCB الخاصة بك. نحن نصمم لوحات الدوائر المطبوعة المتشددة والمرنة والمرنة والمتشددة والمتشددة ، وتجميع PCB.
الأسئلة الشائعة
| س: ما الخدمة التي لديك؟ XHT: نحن نقدم حلول واحدة بما في ذلك تصنيع PCB ، SMT ، مصادر المكونات ، التجميع النهائي ، الاختبار والخدمات الأخرى. |
| س: ما هو مطلوب لاقتباس PCB و PCBA؟ XHT: بالنسبة لـ PCB: ملف Gerber والمتطلبات التقنية ((المادة، الحجم، علاج النهاية السطحية، سمك النحاس، سمك اللوحة) والكمية التي تحتاج إليها. بالنسبة لـ PCBA: الملفات المذكورة أعلاه ، BOM ، ملف الاختيار والمكان. |
| س: هل ملفاتي آمنة؟ ملفاتك محفوظة تماماً ونحن نحمي الملكية الفكرية لعملائنا طوال العمليةجميع الوثائق من العملاء لا يتم مشاركتها مع أي أطراف ثالثة. إذا طلبنا من العميل، سنوقع اتفاقية سرية تخضع للقوانين المحلية من جانب العميل ونعد بالحفاظ على سرية بيانات العميل. |
| س: ما هي المنتجات الرئيسية لخدمات PCB / PCBA الخاصة بك؟ الـ XHT: السيارات، العسكرية، الفضاء، التحكم في الصناعة، الرعاية الطبية، IOT، المنزل الذكي، الروبوت، قطع غيار السيارات، الكاميرا، الطائرات بدون طيار. |
| س: ما هي الحد الأدنى لكمية الطلب (MOQ) ؟ XHT: MOQ لدينا هو 1 PCS، ونحن قادرون على التعامل مع صغار وكذلك إنتاج الكميات الكبيرة مع المرونة. |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
