Fast Turnaround Small Volume PCB Assembly SMT Printed Circuit Board Manufacturing

التحول السريع التجميع PCB حجم صغير SMT تصنيع ألواح الدوائر المطبوعة

  • إبراز

    تجميع PCB للسيارات,تجميع PCB ذو حجم صغير بسرعة,تجميع لوحة PCB للسيارات

    ,

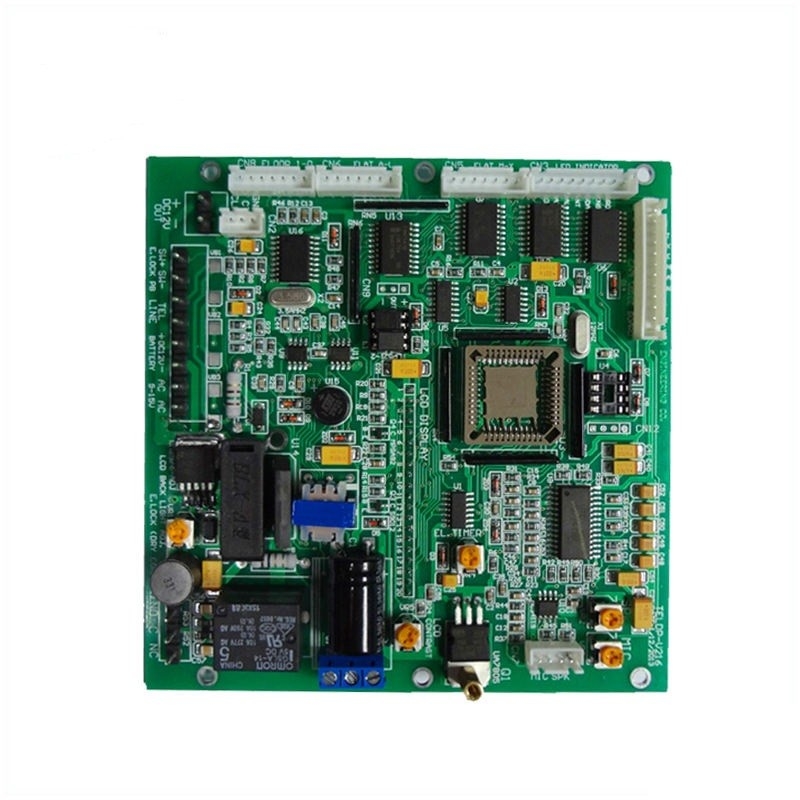

    Fast Turnaround Small Volume PCB Assembly

    ,

    Automotive PCB Board Assembly

  • المواد الأساسية
    FR4 ، الألومنيوم ، TG ، روجرز ، CEM-1
  • سماكة مجلس
    1.6 مم ، 0.5 ~ 3.2 مم ، 0.2-3.0 مم ، 0.3 ~ 2.5 مم ، 2.0 مم
  • طلب
    جهاز الإلكترونيات ، والإلكترونيات الاستهلاكية ، والمنتجات الإلكترونية ، والصناعية ، وما إلى ذلك
  • لون قناع اللحام
    أخضر / أسود / أبيض / أحمر / أزرق إلخ ، حسب الطلب
  • الخدمة
    خدمة الشباك الواحد ، PCB & PCBA ، ODM و OEM
  • النوع
    قابلة للتخصيص ، لوحة إلكترونية ، تجميع ثنائي الفينيل متعدد الكلور ، لوحة إنذار ثنائي الفينيل متعدد ا
  • اللون
    أخضر ، لون مخصص ، أزرق بناءً على طلبك
  • طبقة
    1 ~ 20 طبقة
  • سماكة النحاس
    1 أوقية ، 0.5-2.0 أوقية ، 1-3 أوقية ، 0.5-5 أوقية ، 0.5-4 أوقية
  • التشطيب السطحي
    HASL ، OSP ، ENIG ، HASL خالية من الرصاص ، ذهب مغمور
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    XHT
  • إصدار الشهادات
    ISO、IATF16949、RoSH
  • رقم الموديل
    مجموعة PCB بحجم XHT-11
  • الحد الأدنى لكمية
    لا موك
  • تفاصيل التغليف
    كرتون مع كيس رغوة
  • وقت التسليم
    5-8 أيام عمل
  • شروط الدفع
    عبر البريد الإلكتروني، وسترين يونيون، موني جرام
  • القدرة على العرض
    600000+ قطعة/فم

التحول السريع التجميع PCB حجم صغير SMT تصنيع ألواح الدوائر المطبوعة

التحول السريع التجميع PCB حجم صغير SMT تصنيع ألواح الدوائر المطبوعة



ما هو التجميع PCB حجم صغير؟



تشير تجميع PCB بكميات صغيرة إلى عملية تصنيع وتجميع كمية صغيرة من لوحات الدوائر المطبوعة (PCBs). وهذا ينطوي عادة على تصنيع عدد صغير من PCBs ،تليها وضع المكونات الإلكترونية على الألواح وحاملها في مكانها.

غالبًا ما يستخدم تجميع PCB بكميات صغيرة في النماذج الأولية أو عمليات الإنتاج على نطاق صغير أو التطبيقات المتخصصة التي لا يلزم فيها سوى عدد محدود من PCBs.هذه العملية يمكن أن يتم تنفيذها من قبل مزودي خدمات تصنيع الإلكترونيات (EMS)، المصنعين العقاريين، أو فرق التجميع الداخلية.

وتشمل الاعتبارات الرئيسية لتجميع PCBات الحجم الصغير كفاءة التكلفة ووقت الاستجابة السريع والقدرة على تلبية المتطلبات المخصصة.من المهم العمل مع شريك تصنيع يمكنه التعامل مع كميات صغيرة دون التضحية بالجودة أو تكاليف الإعداد العالية.

بشكل عام ، يلعب تجميع PCB ذو الحجم الصغير دورًا حاسمًا في إدخال منتجات إلكترونية جديدة إلى السوق ، مما يسمح بالاختبار والتحقق من الصحة قبل التوسع إلى كميات إنتاج أكبر.



لماذا اخترتنا؟



السعر هو مجرد مؤشر في عملية شراء المنتج أو الخدمة. إذا كنت ببساطة مقارنة الأسعار، فإنه ليس ذلك مدروسة. السعر والجودة والخدمة والسمعة،ما إذا كانت مناسبة لحالتهم الخاصة، إلخ ، يجب أن تُنظر إليها معاً.


فوائد اختيارنا لإنتاج الدفعات الصغيرة تشمل:



الخبرة المهنية: لدينا خبرة غنية في إنتاج مجموعات صغيرة ويمكن أن توفر للعملاء خدمات تجميع PCB عالية الجودة.



الخدمات المخصصة: يمكننا تلبية الاحتياجات المخصصة للعملاء ، بما في ذلك اختيار المكونات المحددة ، وتدفق العملية المخصصة ، إلخ.



تسليم سريع: يمكننا الاستجابة بسرعة لاحتياجات العملاء، وتقصير دورة الإنتاج، وضمان أن المنتجات يمكن تسليمها في الوقت المحدد.



ضمان الجودة: نحن نطبق بشكل صارم معايير مراقبة الجودة لضمان أن كل تجمع PCB يلبي متطلبات العملاء ومعايير الصناعة.



كفاءة التكلفة: على الرغم من إنتاج الدفعات الصغيرة ، فنحن قادرون على تقديم أسعار تنافسية ، مما يضمن للعملاء الحصول على قيمة مقابل المال.



الدعم الفني: لدينا فريق هندسي محترف يمكنه تزويد العملاء بدعم فني واقتراحات للمساعدة في تحسين عملية التصميم والإنتاج.



من خلال اختيارنا لإنتاج الدفعات الصغيرة، يمكن للعملاء الحصول على خدمات عالية الجودة، مخصصة، وتسليم سريع مع الحفاظ على فعالية التكلفة وتلقي الدعم الفني المهني.


المواد CEM-1، CEM-3، FR-4، الألومنيوم، روجرز، Tg عالية الخ
سمك اللوحة إنتاج الكتلة: 394 مل ((10ملم) العينات: 17.5ملم
التشطيب السطحي HASL، OSP، غمر الذهب/الفضة/القطن، ENIG، أصبع الذهب
الحجم الأقصى لوحة PCB 1150mm × 560mm
طبقة 1-64 لتر
الحجم الأدنى للثقب حفرة ميكانيكية: 6mil ((0.15mm) حفرة ليزر: 3mil ((0.075mm)
PCBA QC الأشعة السينية، اختبار AOI، اختبار وظيفي، QC، QA، QE
العملية الخاصة حفرة مدفونة، حفرة عمياء، مقاومة مضمنة، سعة مضمنة، هجينة جزئية، كثافة عالية جزئية، حفرة خلفية، متطلبات المعوقة، ومراقبة المقاومة.
خدماتنا تصنيع الأقراص الصلبة، شراء المكونات، تجميع SMT/DIP PCBA، اختبار خطي ووظيفي، تركيب، خدمة OEM
صانفوري مدفونة عبر، عمياء عبر، ضغط مختلط، المقاومة المدمجة، القدرة المدمجة، الضغط المختلط المحلي، الكثافة المحلية العالية، الحفرة الخلفية، التحكم في المعوقة.
قدرة SMT 700 مليون نقطة يومياً، BGA 01005
قدرة DIP 0.5 مليون نقطة يومياً
شهادة الـ RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485

شركة تجميع أقراص PCB ذات حجم صغير

مقدمة



تأسست شركتنا في عام 2004، وأصبحت اسم موثوق به في صناعة EMS، وتقع في موقع استراتيجي في هويجو، مقاطعة قوانغدونغ، بالقرب من مركز شنتشن الصاخب.

بمناظر طبيعية تبلغ 20 ألف متر مربع، تم تجهيز منشآتنا لتلبية مجموعة متنوعة من العملاء عبر مختلف القطاعات،من الأجهزة الإلكترونية الاستهلاكية إلى الأجهزة الطبية ومكونات السيارات والمعدات الصناعية وأنظمة الطاقة وحلول الطاقة الجديدة وأجهزة الاتصال.

لدينا شاملخدمات EMS / ODM / OEM، بما في ذلك تصميم الأنظمة الإلكترونية، وتطوير النماذج الأولية، وتصنيع أقراص PCB، والتجميع والاختبارات الصارمة،تضمن الجودة العليا، الأسعار التنافسية، والتسليم في الوقت المحدد.


لدينا سلسلة إمدادات قوية للمكونات الإلكترونية، يمكننا أن نقدم سعر تنافسي لقائمة بطاقة الطلب الخاصة بك.


لقد نفذنا كاملMES (نظام تنفيذ التصنيع)تغطي قبول المواد الخامSMTتركيب السطحDIPو اختبار وظيفي صارم للمنتج

هذا النظام يسمح بمراقبة في الوقت الحقيقي وتتبع البيانات لأي ظروف غير طبيعية أثناء الإنتاج، مما يضمن سلامة المنتج ويمكن تتبع العملية بالكامل.

قدراتنا الإنتاجية الشهرية من 600 مليون نقطة تضمن الجودة العليا والتسليم في الوقت المناسب.

الخدمة

نحن متخصصون في توفير حلول EMS شاملة لتلبية الاحتياجات الفريدة لعملائنا.



إليك لمحة عن الخدمات التي نقدمها:

1إمدادات المكونات الإلكترونية
2صناعة أقراص التشغيل
3تجميع للوحات
4-بناء الصندوق

لدينا سلسلة إمدادات قوية للمكونات الإلكترونية، يمكننا أن نقدم سعر تنافسي لقائمة بطاقة الطلب الخاصة بك.



أسئلة وأجوبة



س: ما هي الملفات التي تستخدمها في تصنيع PCBA؟

ج: جربر أو إيغل، قائمة BOM، PNP وموقع المكونات.



س: هل من الممكن أن تقدم عينة؟

ج: نعم ، يمكننا تخصيص عينات لاختبارك قبل الإنتاج الضخم.



س: كم من الوقت يمكنني الحصول على الاقتباس بعد إرسال Gerber، BOM وإجراءات الاختبار؟

ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24 ساعة لاقتباس PCBA.



س: كيف يمكنني معرفة عملية إنتاج PCBA الخاصة بي؟

ج: 7-10 أيام لإنتاج PCB وشراء المكونات ، و 10 أيام لتجميع PCB واختبارها.



س: هل تصميمي آمن عندما أرسله إليك؟

الجواب: يتم الاحتفاظ بملفاتك بأمان تام وآمن أثناء حوزة كيرونغدا عليها. لا يتم مشاركة ملفاتك مع أي أطراف ثالثة، فقط زملائنا لديهم إمكانية الوصول إلى ملفات التصميم الخاصة بك.بما أنهم ملككنحن نحترم حقوق الطبع والنشر لملفاتك. العميل يتحكم في التصرف بهذه الملفات حسب متطلباتك والموافقة المكتوبة.



س. ما هو الضمان؟

الجواب: الضمان هو 2 سنوات.
