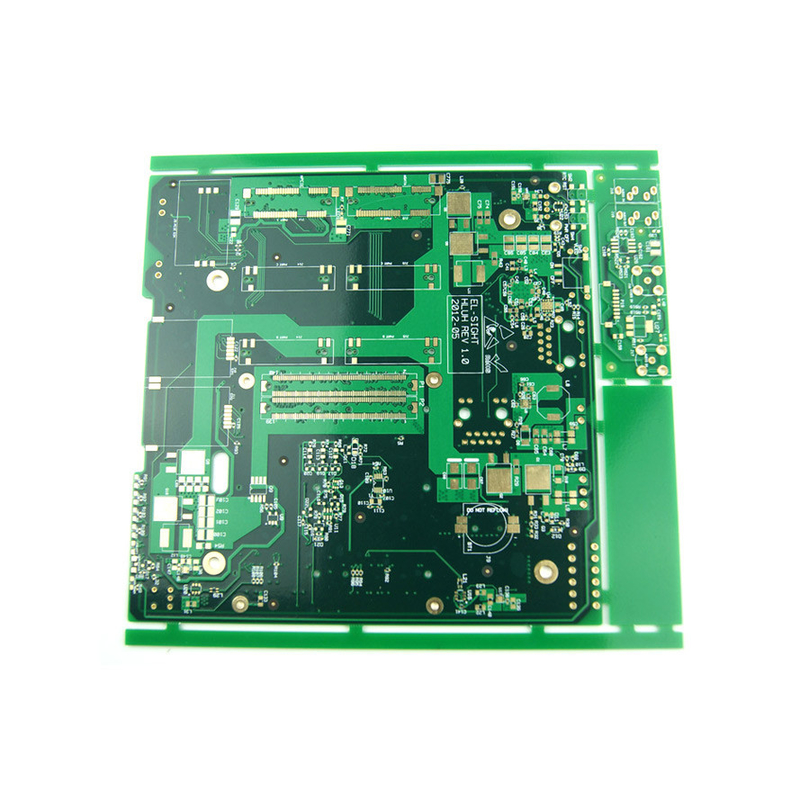

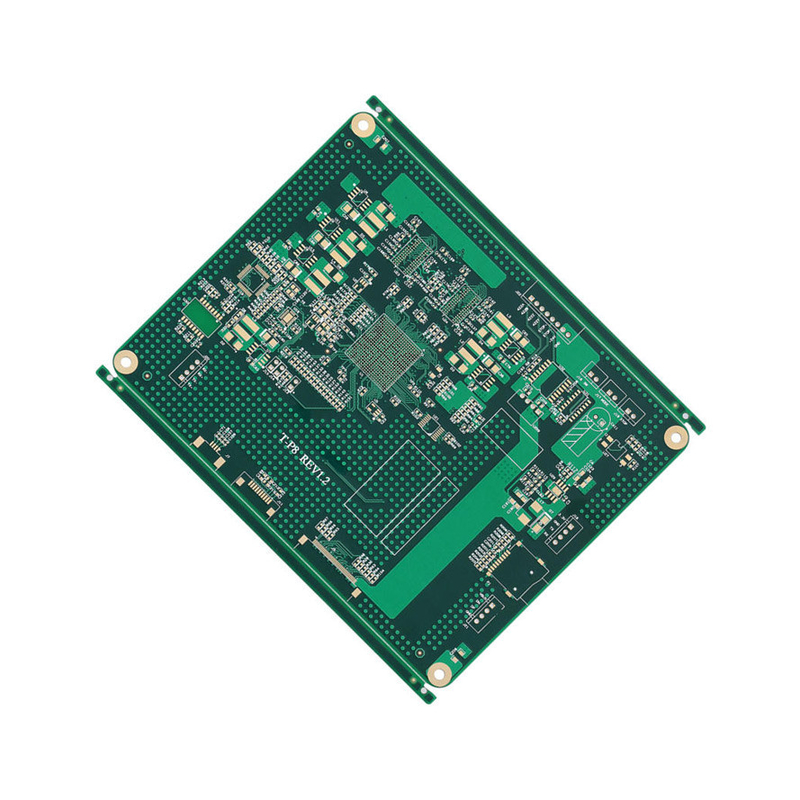

لوحة الدوائر الكهربائية المخصصة للكهرباء عالية التردد Fr4 Pcb

لوحة الدوائر الكهربائية المخصصةعالية التكرار الكربونFR4الكربونالمصنع

وصف المنتج:

يحتوي منتج تصنيع أقراص PCB عالية التردد على الحد الأدنى من الأثر / المساحة من 4 / 4mil ، مما يسمح بنقل إشارة عالية الكثافة وسرعة عالية.التي هي حاسمة لتصاميم PCB متعددة الطبقاتعملية التصنيع المتقدمة للمنتج تضمن حفر القنوات بدقة ومواءمة بدقة، مما يقلل من فقدان الإشارة ويحسن سلامة الإشارة.

إن منتج تصنيع PCB عالي التردد لديه وقت قيادي يتراوح بين 3-5 أيام للنموذج الأولي و 7-10 أيام للإنتاج الضخم ، مما يجعله حلًا فعالًا للمشاريع الحساسة للوقت.إنّه يسمح للمهندسين باختبار وتكرار تصاميمهم بسرعة، مما يقلل من وقت التطوير والتكلفة.

الخصائص:

• اسم المنتج: تصنيع PCB عالي التردد
• سمك اللوحة: 0.2-6.0mm
• التشطيب السطحي: HASL، ENIG، الغمر الفضي، OSP
• مادة: الملمس عالي التردد
• معيار الجودة: IPC الفئة 2، الفئة 3
• التحكم في العائق: نعم

هذا المنتج مثالي لإنشاء لوحات الدوائر عالية التردد، وPCB الميكروويف، وPCB عالية السرعة.

المعلمات التقنية:

اعتبارات تصميم PCB عالية التردد:

1استخدام الطائرة الداخلية الوسطى كطبقات الطاقة والأرض يمكن أن توفر الحماية، والحد من الحثية الطفيلية، وتقصير طول خط الإشارة، وتقليل التداخل المتقاطع بين الإشارات.
2يجب أن تكون الأسلاك منحنية بزاوية 45 درجة لتقليل نقل إشارات الترددات العالية والربط بينها.
3كلما كان طول الأسلاك أقصر، كلما كان أفضل، وكلما كانت المسافة المتوازية بين الأسلاك أقصر، كلما كان أفضل.
4كلما كان عدد الثقوب أقل كلما كان ذلك أفضل
5يجب أن يكون اتجاه الأسلاك بين الطبقات عموديًا ، حيث تكون الطبقة العلوية أفقية والطبقة السفلية عمودية ، من أجل تقليل التداخل بين الإشارات.

6إضافة النحاس يمكن أن يقلل من التداخل بين الإشارات
7التغطية الأرضية لخطوط الإشارة المهمة يمكن أن تحسن بشكل كبير القدرة على مكافحة التداخل في الإشارةيمكن أيضاً استخدام تغطية الأرض لمصادر التداخل لمنعها من التداخل مع إشارات أخرى.

التطبيقات:

XHT-HFPCB مناسب لمجموعة واسعة من تطبيقات PCB عالية السرعة. وقدراتها عالية التردد تجعلها مثالية للاستخدام في قطاعات الاتصالات والطب والطيران والفضاء والعسكري.يعد XHT-HFPCB خيارًا ممتازًا للتطبيقات التي تتطلب سلامة إشارة عالية وخسارة منخفضة وصوت منخفض.

يتوفر XHT-HFPCB في مجموعة متنوعة من سمك اللوحات تتراوح من 0.2mm إلى 6.0mm وعدد الطبقات من 1 إلى 20 طبقة. كما يحتوي أيضًا على قنوات عمياء ودفونة ،والتي هي ضرورية لتصميمات كثافة عاليةيستخدم XHT-HFPCB مادة طبقة عالية التردد ، والتي توفر أداءً كهربائيًا وموثوقية ممتازة.

XHT-HFPCB مناسبة لسيناريوهات مختلفة ، بما في ذلك نقل البيانات عالية السرعة ، ومعالجة الإشارات عالية التردد ، ونقل الإشارات عالية التردد.يمكن استخدامه أيضًا في التطبيقات التي تتطلب معالجة طاقة عالية وإدارة حرارية.

مع القدرة على توفير 100،000 قطعة يوميًا ، يمكن لـ XHT-HFPCB تلبية احتياجات المشاريع واسعة النطاق. وقت التنفيذ لإنتاج النموذج الأولي هو 3-5 أيام فقط ، في حين يستغرق الإنتاج الضخم 7-10 أيام.

تشمل خيارات الدفع لـ XHT-HFPCB T / T و Western Union و MoneyGram.هذا المنتج هو خيار ممتاز للعملاء الذين يبحثون عن لوحة دائرة عالية التردد موثوقة وعالية الجودة مع وقت التحول السريع ومتطلبات MOQ منخفضة.

التخصيص:

تقدم XHT خدمات تخصيص المنتجات للوحة الدائرة عالية التردد (HFPCB) نموذج XHT-HFPCB.يتم تصنيع HFPCBs لدينا من المواد المصفوفة عالية التردد ولديها التحكم في المعوقة حتى معايير جودة IPC الفئة 2 والفئة 3منتجاتنا معتمدة أيضاً من قبل ISO و IATF16949 و RoHS مما يضمن التزامنا بالجودة والموثوقية

يمكن لعملائنا طلب HFPCBs لدينا مع MOQ منخفض وتوقع وقت تسليم سريع من 5-8 أيام. نحن نقبل شروط الدفع المختلفة مثل T / T، ويسترن يونيون، ومونيغرام.مع قدرتنا اليومية على التوريد تصل إلى 100000 قطعة، يمكننا تلبية جميع احتياجاتك للوحات الدوائر عالية التردد، PCB الميكروويف.

لدينا HFPCBs لديها الحجم الأقصى لوحة من 600x1200mm، ونحن نقدم عمياء ومدفونة vias لتعزيز مرونة التصميم الخاص بك.ونحن نضمن الجودة العالية والأداء.

الدعم والخدمات:

منتجنا لتصنيع أقراص PCB عالية التردد يأتي مع الدعم التقني الشامل والخدمات لضمان أن عملائنا يحصلون على أفضل أداء ممكن من منتجاتهم.فريقنا من المهندسين الخبراء متاح لتقديم المساعدة التقنية والمشورة على أي قضايا قد تنشأ خلال عملية التصنيع.

نحن نقدم مجموعة من الخدمات لمساعدة عملائنا على الحصول على أقصى استفادة من أقراص PCB عالية التردد، بما في ذلك مراجعة التصميم والنماذج الأولية والاختبار والتحسين.منشآتنا ومعدات الاختبار المتطورة تضمن أن كل PCB عالي التردد الذي ننتجه يلبي أعلى معايير الجودة والأداء.

بالإضافة إلى دعمنا التقني وخدماتنا ، نحن نقدم أيضًا موارد تدريبية وتعليمية لمساعدة عملائنا على تطوير مهاراتهم وخبراتهم في تصنيع PCB عالي التردد.هدفنا هو تزويد عملائنا بالأدوات والمعرفة التي يحتاجونها للنجاح في هذا المجال المتخصص للغاية.
