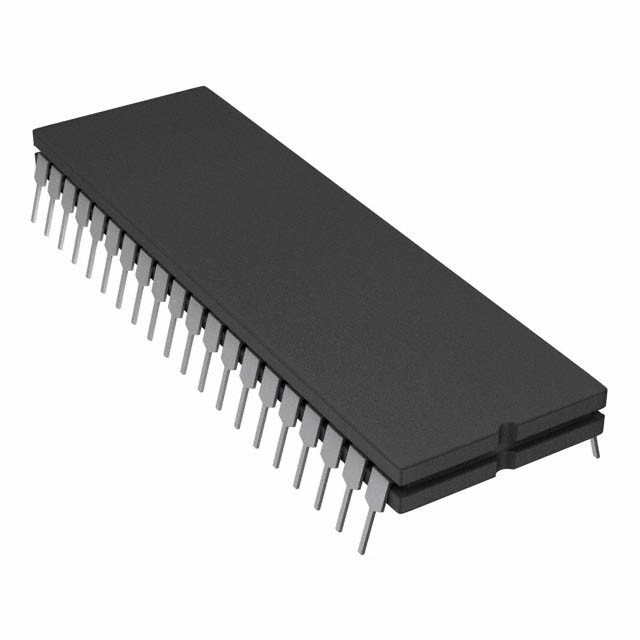

المكونات الإلكترونية جهاز المنطق القابل للبرمجة عالية الأداء CPLD ATF2500C-20GM

ATF2500C هو PLD أعلى الكثافة المتاحة في حزمة صعود السطح ذات 44 دبوس. مع صفوفها المنطقية المتصلة بالكامل وهيكل الخلايا الكبيرة المرنة،الاستخدام العالي للبوابة يمكن الحصول عليه بسهولةالـ ATF2500C هو جهاز منطق قابل للبرمجة (PLD) CMOS عالي الأداء (يمكن مسحه كهربائياً) الذي يستخدم تقنية Atmel® المثبتة التي يمكن محوها كهربائياً.هذا PLD متوفر الآن في حزم الخضراء بالكامل أو LHF (خالية من الرصاص وهاليد).

يتم تنظيم ATF2500C حول صف واحد عالمي. جميع الدبابيس ومصطلحات التغذية الراجعة متاحة دائمًا لكل خلية كبيرة. كل من الدبابيس المنطقية 38 هي مدخلات صف،كما هي مخرجات كل فليب فلوب.
في ATF2500C، يتم إدخال أربعة مصطلحات المنتج إلى كل مصطلح مجموع.يمكن الجمع بين ثلاثة شروط المجموع لكل ماكروسل لتوفير ما يصل إلى 12 شروط المنتج لكل شروط المجموع دون عقوبة أداءكل فليب فلوب يمكن تحديدها بشكل فردي لتكون إما من نوع D أو T ، مما يوفر المزيد من التكثيف المنطقي.24 من الاطارات يمكن تجاوزها لتوفير ردود فعل تجميعية داخلية للمصفوفة المنطق.
توفر شروط المنتج ساعات فردية وإعادة تعيين غير متزامنة لكل فليب فلوب. يمكن أيضًا تكوين الفليب فلوب بشكل فردي ليكون لديه ساعة دبوس إدخال مباشرة.كل مخرج له مصطلح فعالة المنتج الخاص به. ثمانية شروط منتجات متزامنة محددة مسبقاً تخدم المجموعات المحلية من أربعة أو ثمانية فليب فلوب. يتم توفير وظائف التسجيل المسبق لتبسيط الاختبار.جميع السجلات يتم إعادة تعيينها تلقائيًا عند تشغيل.

الخصائص
• أداة منطقية قابلة للبرمجة عالية الأداء، عالية الكثافة، قابلة للقضاء الكهربائي
• مجموعة منطقية مترابطة بالكامل مع 416 مصطلح المنتج
• 15 ns أقصى تأخير من دبوس إلى دبوس لعملية 5 فولت
• 24 خلية ميكرو متكيفة
48 حذاء فرشاة اثنان لكل مكروسل
72 ملخصًا
كل الـ Flip-Flops و I/O Pins يتم إدخالها بشكل مستقل
• النوع D أو T Flip-flops
• المنتج أو مدخل مباشر الدبوس الساعة
• ردود الفعل الداخلية المسجلة أو المشتركة
• متوافق مع ATV2500B / BQ و ATV2500H البرمجيات
• تكنولوجيا متقدمة قابلة للمسح الكهربائي
يمكن إعادة برمجة
تم اختبارها بنسبة 100%
• حزمة سطحية ذات 44 رصاصة وحزمة DIP ذات 40 دبوس
• تصميم مرن: ما يصل إلى 48 مقلبة مدفونة و 24 مخرجًا مزيجًا في وقت واحد
• 8 شروط منتج متزامن
• إعادة ضبط غير متزامنة فردية لكل خلية كبيرة
• التحكم في OE لكل Macrocell
• وظائف متساوية مع ATV2500B / BQ و ATV2500H
• حماية 2000 فولت ESD
• ميزة فيوز الأمان لحماية الشفرة
• مجموعة من درجات الحرارة التجارية والصناعية والعسكرية
• الاحتفاظ بالبيانات لمدة 10 سنوات
• خيار حارس الدبوس
• 200 mA مقاومة القفل
• خيارات الحزمة الخضراء (خالية من Pb / Halogen / RoHS) متاحة

استخدام عائلات ATF2500C العديد من الميزات المتقدمة
تتضمن المرونة المتقدمة لـ ATF2500Cs المزيد من البوابات القابلة للاستخدام في 44 قناة مقارنةً بـ PLDs الأخرى. بعض الميزات الرئيسية لـ ATF2500Cs هي:
• صفوف منطقية مترابطة بالكامل كل مدخل صفوف متاح دائمًا لكل مصطلح منتج. وهذا يجعل وضع المنطق سهلاً.
• سجلات D- و T-Type قابل للاختيار كل ATF2500C يمكن أن تكون منفصلة
يتم تكوينها إما D- أو T-type. باستخدام تكوين T-type ، يمكن أيضًا إنشاء JK و SR flip-flops بسهولة. تسمح هذه الخيارات باستخدام مصطلح المنتج بشكل أكثر كفاءة.
• ردود الفعل المشتركة المدفونة يمكن تجاوز كل سجل Q2 من الخلايا الكبيرة لإدخال مدخلاتها (D / T2) مباشرة إلى صف الحساب المنطقي.هذا يوفر المزيد من القدرة على توسيع المنطق دون استخدام موارد دبوس ثمينة.
• التوقيت المتزامن / غير المتزامن القابل للاختيار كل من ATF2500Cs فلب فلوب لديه مصطلح منتج ساعة مخصص. هذا يزيل القيود التي تستخدم جميع السجلات نفس الساعة.آلات الدولة المدفونة، يمكن أن تتعايش جميع العدادات والسجلات في جهاز واحد
تعمل على ساعات منفصلة. يسمح اختيار مصدر الساعة الفردية بالقيام بمزج توقيت الدبوس ذو الأداء الأعلى وتوقيت المنتج المرن ضمن تصميم واحد.
• ما مجموعه 48 سجلًا ATF2500C يوفر اثنين من الفلب فلوب لكل خلية كبيرة ما مجموعه 48 كل سجل له توقيت واستعادة زمني خاص به ، وكذلك مدة المجموع الخاصة به.
• مسارات إدخال/إخراج مستقلة ومسارات ردود فعل كل دبوس إدخال/إخراج على ATF2500C لديه مسار إدخال مخصص. لكل من السجلات 48 لديه مدة ردود الفعل الخاصة به في المصفوفة أيضًا. هذه الميزات ،جنبا إلى جنب مع شروط المنتج الفردية لكل إدخال / إخراج، تسهل تصميم إدخال / إخراج ثنائي الاتجاه الحقيقي.
• مصطلحات مجموع قابلة للدمج: يمكن دمج مصطلحات المجموع الثلاثة لكل ماكروسيل الخروج في مصطلح واحد. وهذا يوفر مروحة تصل إلى 12 مصطلحًا للمنتج لكل مصطلح مجموع دون عقوبة سرعة.
• الدوائر القابلة للبرمجة من قبل الحافظين على الدبوس هذه القفلات الضعيفة للردود الفعالة مفيدة لتطبيقات واجهة الحافلة. يمكن تعيين الدبوسات العائمة إلى حالة معروفة إذا تم تمكين الحافظين على الدبوس.
• سطر المستخدم (64 بت) ‬ تستخدم لتخزين المعلومات مثل تاريخ الوحدة.

4. إعادة تعيين تشغيل
تم تصميم السجلات في ATF2500Cs لإعادة تعيينها أثناء تشغيل الكهرباء. في نقطة تأخير طفيف من VCC عبور VRST ، سيتم إعادة تعيين جميع السجلات إلى الحالة المنخفضة.ستعتمد حالة الإخراج على قطبية عازل الإخراج.
هذه الميزة حاسمة للحالة لأن طبيعة إعادة التعيين وعدم اليقين حول كيفية ارتفاع VCC في الواقع في النظام ، فإن الشروط التالية مطلوبة:
1يجب أن يكون ارتفاع VCC متوحدًا
2. بعد أن يحدث إعادة التعيين ، يجب الوفاء بجميع أوقات إعداد المدخلات والردود الفكرية قبل تشغيل دبوس الساعة أو شروط عالية ، و
3يجب أن يبقى دبوس الساعة، وأي إشارات تستند إليها شروط الساعة، مستقرة خلال tPR.
