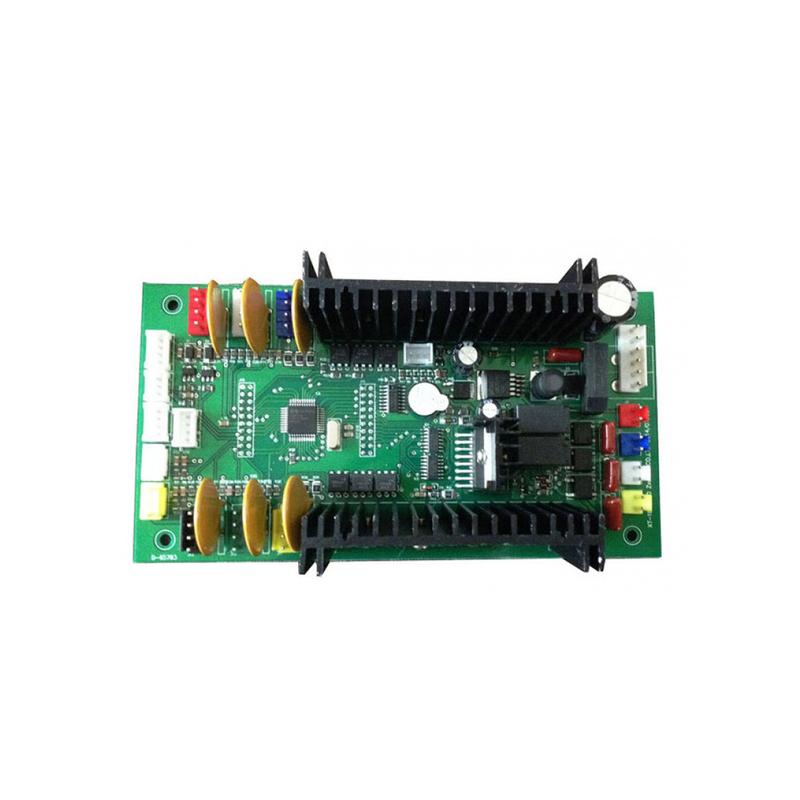

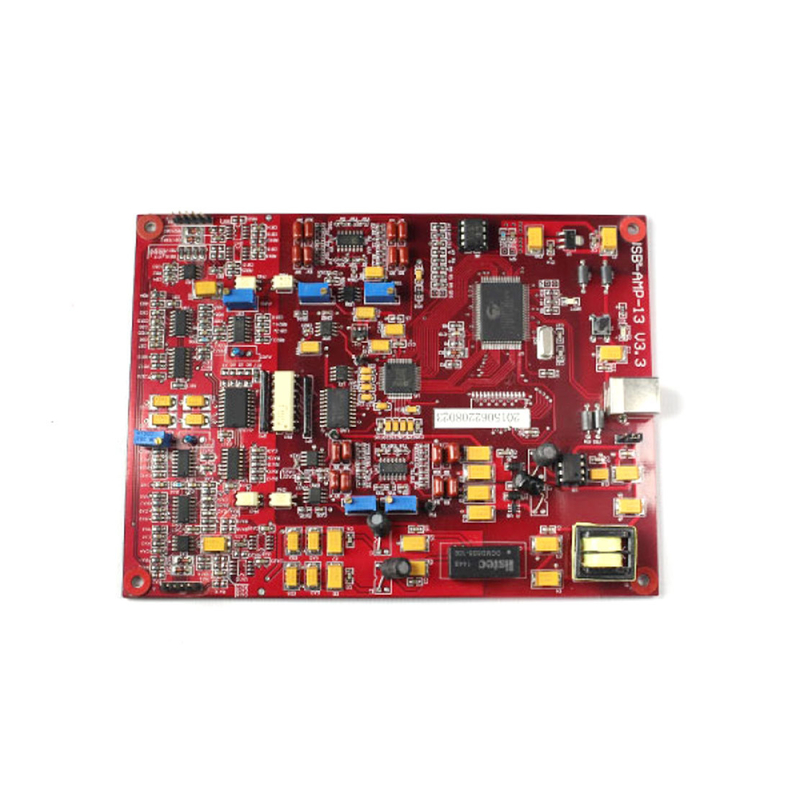

عالية الفعالية سريعة الدوران Pcb التجميع لحام الموجات للتطبيقات الواسعة
-
إبراز
تجميع PCB سريع التحول عالي الفعالية,تحميل الموجة التجمع السريع لـ PCB,التجميع سريع الدوران عالية الفعالية
,Wave Soldering Quick Turn PCB Assembly
,High Effective Quick Turn Assembly
-
الخصائصالنموذج الأولي لتجميع ثنائي الفينيل متعدد الكلور سريع الدوران
-
اسم المنتجدورة سريعة لتجميع ثنائي الفينيل متعدد الكلور النموذج الجاهز لتجميع ثنائي الفينيل متعدد الكلور لحام ا
-
المعدات المتطورةماكينة تغليف فوجي NXT3/XPF
-
الموادFR4/M4/M6/روجرز/TU872/IT968
-
وقت التنفيذ3-7 أيام عمل
-
امتحانAOI/SPI/XRAY/فحص المادة الأولى
-
الضمانثلاثة أشهر
-
الخدمةخدمة متكاملة متكاملة، مصادر PCB/المكونات/اللحام/البرمجة/الاختبار..، PCB PCBA، شراء مكونات SMT DIP، E
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتCE、RoSH、ISO
-
رقم الموديلمجموعة XHT سريعة الدوران لثنائي الفينيل متعدد الكلور-1
-
الحد الأدنى لكمية3 ك
-
تفاصيل التغليفكرتون مع كيس رغوة
-
وقت التسليم5-8 أيام عمل
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام
عالية الفعالية سريعة الدوران Pcb التجميع لحام الموجات للتطبيقات الواسعة
تجميع PCB سريع التحول النموذج الأولي تجميع PCB مفتوح التحول
خصائص PCBA
PCBA هو اختصار لوحة الدوائر المطبوعة + التجميع ، مما يعني أن PCBA يتم تحميلها بواسطة SMT من لوحة PCB الفارغة ، ثم يمر بعملية التوصيل بالكامل من DIP. ملاحظة:كل من SMT و DIP هي طرق لدمج أجزاء على PCBالفرق الرئيسي هو أن SMT لا يتطلب حفر الثقوب في PCB. في DIP ، يجب إدخال دبوس PIN للجزء في الثقوب التي تم حفرها بالفعل.تكنولوجيا تركيب السطح (SMT) تستخدم تقنية تركيب السطح بشكل رئيسي آلة وضع لتثبيت بعض الأجزاء الصغيرة على PCBعملية الإنتاج هي: وضع لوحة PCB، طباعة معجون اللحام، تركيب آلة التثبيت، فرن إعادة التدفق وتفتيش المنتج النهائي.أجزاء إدخال على لوحة PCBهذا هو لدمج الأجزاء في شكل أقراص عندما تكون بعض الأجزاء أكبر في الحجم وغير مناسبة لتكنولوجيا التثبيت. العمليات الإنتاجية الرئيسية هي: الغراء، القرص، التفتيش،لحام الموجات، الطباعة، فحص المنتج النهائي.
SMT التحكم في جودة تجميع أقراص PCB مفتوحة
- الورق المقوى اللاصق: اختبار ما إذا كان وضع SMT صحيحًا ، والحد بشكل كبير من وقت إنتاج محاكمة SMT وتبديد المكونات وضمان جودة SMT بشكل فعال
- SPI-Automatic 3D Solder Paste Thickness Gauge: يكتشف مشاكل مختلفة في جودة طباعة معجون اللحام مثل الطباعة المفقودة ، القليل من القصدير ، المزيد من القصدير ، القصدير المستمر ، التراجع ، الشكل السيئ ،تلوث السطح، إلخ
- AOI: اكتشاف مشاكل مختلفة بعد التثبيت: الدائرة المقصورة، تسرب المواد، القطبية، الانتقال، الأجزاء الخاطئة
- الأشعة السينية: الكشف عن الدائرة المفتوحة والدائرة القصيرة لـ BGA و QFN والأجهزة الأخرى.
- الكاشف الذكي للقطعة الأولى: يكتشف المواد الخاطئة ، والأجزاء المفقودة ، والقطبية ، والتوجيه ، والشاشة الحريرية ، وما إلى ذلك ، تستخدم أساسا في الكشف عن القطعة الأولى ؛ مقارنة مع الكشف اليدوي ،الدقة أعلى والسرعة تزيد بنسبة 50%+.
مزايا XHT:
1كمتجر خدمة من محطة واحدة، خدمات مدروسة سوف تبدأ من استفسارك إلى ما بعد البيع.
2خدمة تصميم مجاني، تعديل حتى تكون راضيا.
3يتم مراقبة كل عملية من قبل موظفي فحص الجودة المتخصصين للكشف عن المشاكل في الوقت المناسب وحلها في أقرب وقت ممكن.
4خدمة سريعة مدعومة
المواصفات
| المادة | الوصف | القدرة |
| المواد | المواد المصفوفة | FR4، High TG FR4، التردد العالي، الألومنيوم، FPC... |
| قطع اللوحات | عدد الطبقات | 1-48 |
| الحد الأدنى لسمك الطبقات الداخلية (بإستثناء سمك Cu) |
0.003 ↓ 0.07 ملم) | |
| سمك اللوحة | المعيار | (0.1-4mm±10%) |
| دقيقة. | واحد / مزدوج:0.008±0.004 | |
| 4 طبقة:0.01±0.008 | ||
| 8 طبقة:0.01±0.008 | ||
| قوس ودوار | ليس أكثر من 7/1000 | |
| وزن النحاس | الوزن الخارجي لـ Cu | 0.5-4 0z |
| وزن Cu الداخلي | 0.5-3 0z | |
| الحفر | الحجم الأدنى | 0.0078 ↓ 0.2 ملم) |
| انحراف الحفر | ± 0.002′′ ((0.05mm) | |
| تحمل ثقب PTH | ± 0.002′′ ((0.005mm) | |
| معدل التسامح بين الثقوب NPTH | ± 0.002′′ ((0.005mm) | |
| قناع لحام | اللون | أخضر، أبيض، أسود، أحمر، أزرق... |
| أقصى قدر من إزالة قناع اللحام | 0.003′′ ((0.07ملم) | |
| سمك | (0.012*0.017ملم) | |
| كريم الحرير | اللون | أبيض، أسود، أصفر، أزرق... |
| الحجم الأدنى | 0.006′′ ((0.15ملم) | |
| الحجم الأقصى لللوحة النهائية | 700*460ملم | |
| التشطيب السطحي | (هاسل) ، (إنيج) ، (الفضة الغوصية) ، (القطن الغوصية) ، (أوسب)... | |
| مخطط لـ PCB | مربع، دائرة، غير منتظمة ((مع الجيج) | |
| الحزمة | QFN،BGA،SSOP،PLCC،LGA | |
لمحة موجزة
XHT مع العملاء لتزويدهم بأعلى مستويات خدمات تجميع PCB وخدمات تصنيع PCBA الإلكترونية لتحقيق أهدافهم.مرونتنا تكمن في تلبية متطلبات العملاء وخدمة عملائنا الممتازةنحن نساعد الشركات على إدخال منتجاتها الجديدة إلى السوق في أسرع وقت ممكن من خلال توفير جودة عالية، التجميع السريع.نحن نقدم خدمة تصنيع إلكترونية من محطة واحدة لمساعدتك على تأهيل تصاميمك وتوفير عينات عالية الجودة لعملائك.
الأسئلة الشائعة
| س: عملية ربط الأسلاك مطلوبة عند طباعة لوحة الدوائر. ما الذي يجب أن أولي اهتماما له عند صنع لوحة الدوائر؟ XHT: عند صنع لوحات الدوائر، خيارات معالجة السطح هي في الغالب "نيكل بالاديوم الذهب ENEPIG" أو "الذهب الكيميائي ENIG".يوصى بسماكة الذهب 3μμ5μ، ولكن إذا تم استخدام سلك الذهب Au ، يجب أن يكون سمك الذهب أفضل أكثر من 5μ. |
| س: عملية خالية من الرصاص مطلوبة عند طباعة لوحة الدوائر. ما الذي يجب أن أولي اهتماما له عند صنع لوحة الدوائر؟ XHT: العملية الخالية من الرصاص أثناء الطباعة أعلى من متطلبات مقاومة درجة الحرارة للعملية العامة ، ويجب أن تكون متطلبات مقاومة درجة الحرارة أعلى من 260 درجة مئوية. لذلك ،يوصى باستخدام رصيف أعلى من TG150 عند اختيار مادة الرصيف. |
| س: هل يمكن لشركتك أن تقدم الرقم التسلسلي عند صنع نص لوحة الدوائر؟ XHT: يمكن توفير أرقام التسلسل ، بالإضافة إلى أرقام التسلسل النصية ، يمكن أيضًا توفير QR-CODE للعملاء للإستفسار. |
| س: كم مدة صلاحية لوحة PCB وكيف يجب تخزينها؟ XHT: 25 ° C / 60٪ RH يوصى عندما يتم تخزين PCB. اللوحة نفسها ليس لها مدة صلاحية، ولكن إذا تجاوزت ثلاثة أشهر، فإنه يحتاج إلى الخبز لإزالة الرطوبة والإجهاد،ويجب أن تستخدم مباشرة بعد الخبزيوصى أن يتم تحميل القطع في غضون 6 أشهر من التخزين لتقليل ظاهرة الرفض والانفجار. |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
