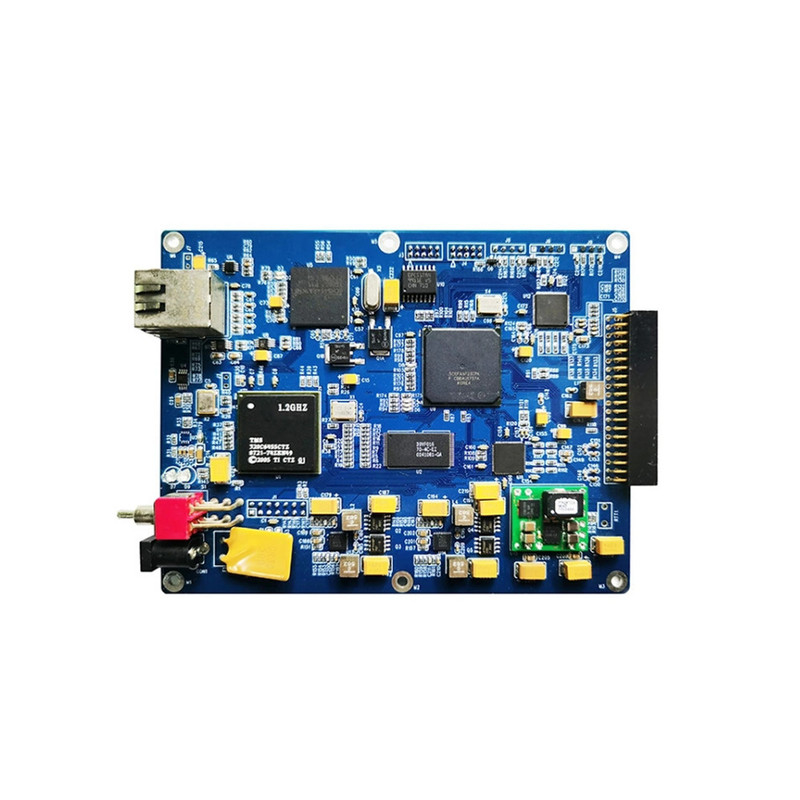

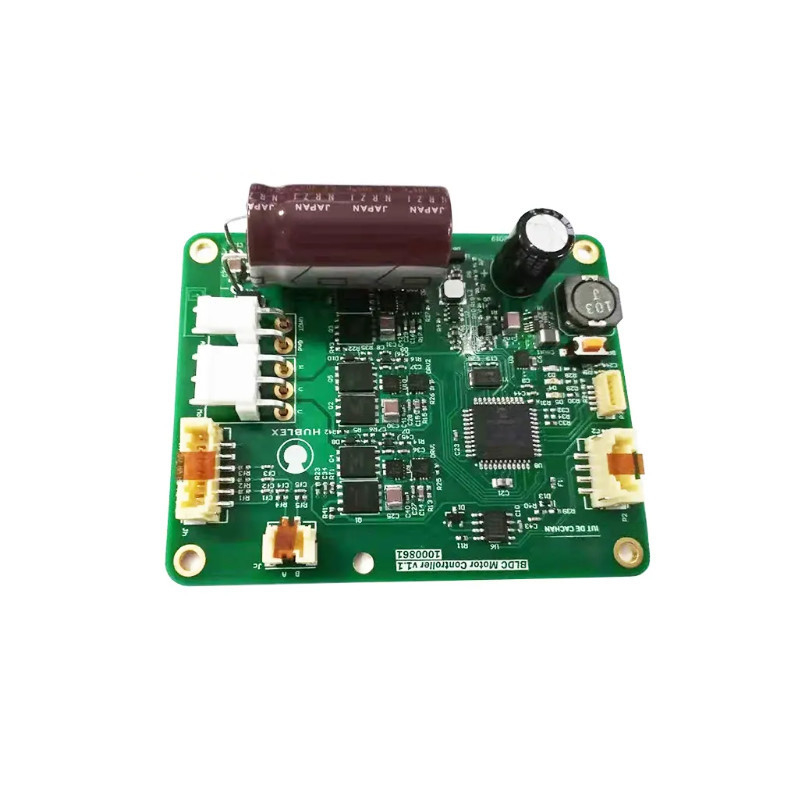

قابلة للتخصيص روجرز Fr4 Quick Turn PCB Assembly Fast Turn Pcb Assy للوحة الدائرة
-
إبراز
تجميع (روجرز) لـ (فير4),تجميع التحول السريع القابل للتخصيص,روجرز Fr4 PCB التحول السريع
,Customizable Quick Turn Assembly
,Rogers Fr4 Quick Turn PCB
-
اسم المنتجمجموعة PCB سريعة الدوران Rogers Fr4 قابلة للتخصيص للوحة الدائرة
-
السمةروجرز FR4
-
السرعة0.15 ثانية/شريحة، 0.7 ثانية/QFP
-
سماكة مجلس0.2 مم -6.5 مم
-
معدات عالية الجودةماكينة تغليف فوجي NXT3/XPF
-
الشكلمستطيل / مستدير / فتحات / قطع / معقد / غير منتظم
-
نوع اللحيممعجون للخلاط القابل للذوبان بالماء، ذو الرصاص و خال من الرصاص
-
معالجة السطحالمعالجة السطحية: OSP ، الغمر الذهب ، الغمر القصدير ، الغمر Ag
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتCE、RoSH、ISO
-
رقم الموديلXHT التجميع السريع لـ PCB-10
-
الحد الأدنى لكميةأمر صغير مقبول
-
تفاصيل التغليفكرتون مع كيس فقاعي
-
وقت التسليم5-8 أيام عمل
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام
قابلة للتخصيص روجرز Fr4 Quick Turn PCB Assembly Fast Turn Pcb Assy للوحة الدائرة
تخصيص روجرز Fr4 Quick Turn PCB Assembly للوحة الدائرة
تطبيق مقاومة اللحام في خدمة تجميع PCB
يمكن تغطية المناطق التي لا ينبغي لحامهامقاومة لحام(قناع اللحام) هو ما يعطي PCBs لونه الأخضر المميز ، على الرغم من أنه متوفر أيضًا في العديد من الألوان الأخرى ، مثل الأحمر والأزرق والأرجواني والأصفر والأسود والأبيض.واحدة من أكثر المقاومات اللحام شيوعًا المستخدمة اليوم تسمى "LPI" (قناع لحام مائع قابل للتصوير)يتم تطبيق طبقة حساسة للضوء على سطح PWB في تجميع PCB ، ثم تعرض للضوء من خلال فيلم صورة قناع اللحام ،وتطور أخيرا حيث يتم غسل المناطق غير المعرضة بعيداقناع لحام الفيلم الجاف يشبه الفيلم الجاف المستخدم لتصوير PWB للتصفيف أو الحفر. بعد التصفيف على سطح PWB يتم تصويرها وتطويرها كLPI.كانت تستخدم مرة ولكن لم تعد تستخدم بشكل شائع، بسبب دقة وضوحه المنخفضة، هو طباعة الشاشة الحبر الايبوكسي.المقاومة لحام يوفر أيضا الحماية من البيئة للنحاس الذي من شأنه أن يتعرض خلاف ذلك.
الركائز الشائعة
المواد الشائعةفي خدمة تجميع أقراص PCB:
- FR-2,الورق الفينوليكيأو ورق القطن الفينوليكي، ورق مغطىالراتنج الفينول فورمالدهايد. شائعة في الأجهزة الإلكترونية الاستهلاكية ذات اللوحات ذات الجانب الواحد. خصائص كهربائية أقل من FR-4. مقاومة قوس ضعيفة. عادة ما يتم تصنيفها إلى 105 درجة مئوية.
- FR-4، من النسيجالألياف الزجاجيةقطعة قماش مغطاة بـالراتنج الايبوكسي. انخفاض امتصاص المياه (حتى حوالي 0.15٪) ، خصائص عزل جيدة، مقاومة قوس جيدة. شائعة جداً. العديد من الدرجات ذات الخصائص المختلفة إلى حد ما متوفرة. عادة ما يتم تصنيفها إلى 130 درجة مئوية.
- الألومنيوم، أولوحات الأساس المعدنيأوالركيزة المعدنية المعزولة(IMS) ، مغلفة بالديليكتريك الرقيق الموصل حراريًا - تستخدم في الأجزاء التي تتطلب تبريدًا كبيرًا - مفاتيح الطاقة ، LEDs.في بعض الأحيان طبقة مزدوجة من اللوحات الدائرة الرقيقة على أساس e.مثل FR-4 ، المصفوفة على صفيحة الألومنيوم ، عادة 0.8، 1، 15، 2 أو 3 ملم سميكة. المصفوفات الأكثر سماكة تأتي في بعض الأحيان أيضا مع المعادن النحاس الأكثر سماكةفي تجميع PCB.
- الركائز المرنة- يمكن أن تكون ورقية منفصلة مغلفة بالنحاس أو يمكن أن تكون مطوية إلى صلب رقيق، على سبيل المثال 50-130 μm
- كابتونأوUPILEX,أالبوليميدأوراق، تستخدم لدوائر مطبوعة مرنة، في هذا الشكل الشائع في أجهزة الإلكترونيات الاستهلاكية ذات الشكل الصغير أو للاتصالات المرنة. مقاوم لدرجات الحرارة العالية.
- بيرالوكس، ورقة مركبة من البولي أميد - فلور بوليمرطبقة النحاس يمكن أن تتحلل أثناء اللحام.
المواصفات
| لا. | البنود | القدرات |
| 1 | طبقات | 2-68L |
| 2 | الحجم الأقصى للمعالجة | 600mm*1200mm |
| 3 | سمك اللوحة | 0.2mm-6.5mm |
| 4 | سمك النحاس | 0.5 أوقية -28 أوقية |
| 5 | الحد الأدنى للقطر/الفضاء | 2.0ميل/2.0ميل |
| 6 | الحد الأدنى للفتحة النهائية | 0. 10ملم |
| 7 | أقصى نسبة سمك إلى قطر | 15:1 |
| 8 | عن طريق العلاج | عبر، أعمى ودفن عبر، عبر في وسادة، النحاس في عبر... |
| 9 | التشطيب/معالجة السطح | HASL/HASL خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 10 | المواد الأساسية | FR408 FR408HR، PCL-370HR؛ IT180A، Megtron 6 ((Panasonic) ؛ روجرز 4350، روجرز 4003، روجرز 3003، روجرز/تاكونيك/أرلون/نيلكو المصفوفة بمادة FR-4 ((بما في ذلك المصفوفة الهجينة الجزئية Ro4350B مع FR-4) |
| 11 | لون قناع اللحام | أخضر، أسود، أحمر، أصفر، أبيض، أزرق، أرجواني، أخضر غامق، أسود غامق |
| 12 | خدمة الاختبار | أ.أ.أ.آي، الأشعة السينية، المسبار الطائر، اختبار الوظيفة، اختبار المادة الأولى |
| 13 | تحديد الملفات | التوجيه, V-CUT, Beveling |
| 14 | القوس والإلتواء | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | الحد الأدنى للفتحة الميكانيكية | 0.1ملم |
| 17 | فتحة الليزر الدقيقة | 0.075ملم |
ماذا توفر (إكس إتش تي) ؟
1. 7/24 المبيعات والدعم الفني
2وسائل الدفع المرنة وشروط الدفع المتناقضة
3كل من العينات والطلبات السائبة مدعومة
4أكثر من 10 سنوات من الخبرة في التصدير في الخارج، التعامل المرن مع قضايا النقل والتخليص الجمركي
الأسئلة الشائعة
| س: كم مدة صلاحية لوحة PCB وكيف يجب تخزينها؟ XHT: 25 ° C / 60٪ RH يوصى عندما يتم تخزين PCB. اللوحة نفسها ليس لها مدة صلاحية، ولكن إذا تجاوزت ثلاثة أشهر، فإنه يحتاج إلى الخبز لإزالة الرطوبة والإجهاد،ويجب أن تستخدم مباشرة بعد الخبزيوصى أن يتم تحميل القطع في غضون 6 أشهر من التخزين لتقليل ظاهرة الرفض والانفجار. |
| س: ماذا عن تكلفة الشحن؟ XHT: تكلفة الشحن تعتمد على الوجهة والوزن وحجم البضائع وكذلك اقتباس DHL / FEDEX / شركات الشحن في ذلك الوقت.يمكنك أن تخبرنا عن وسيلة النقل التي تحتاجها قبل وضع طلب. |
| س: ما هي أنواع أقنعة اللحام؟ XHT: هناك نوع الخبز الإلكتروني التقليدي من الراتنج الايبوكسي ، ونوع تقوية الأشعة فوق البنفسجية ، وقناع الصفحة الصورية السائل القابل للتصوير وقناع الصلب الجاف. في الوقت الحالي ، فإن قناع الصلب السائل هو النوع الرئيسي. |
| س: لماذا اخترتنا؟ XHT: فريق بحث وتطوير محترف وذو خبرة معدات إنتاج متقدمة، سير عملية علمي ومعقول نظام مراقبة جودة موثوق به و صارم نختبر جميع منتجاتنا قبل الشحن للتأكد من أن كل شيء في حالة مثالية |
