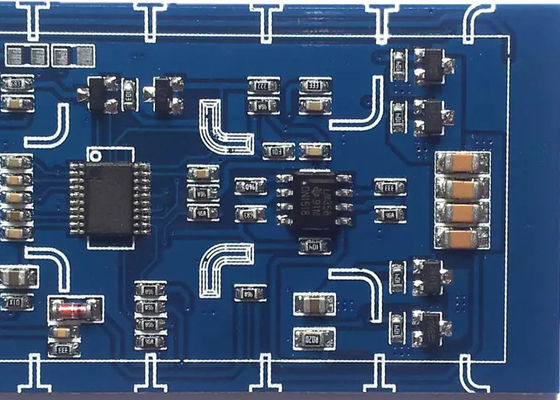

التحكم الكهربائي العام EMS تجميع PCB تكلفة فعالة EMS لوحة الدوائر Assy 1 توقف الخدمة
-
إبراز
تجميع الـ EMS PCB للسيطرة الكهربائية,تجميع PCB EMS العام,بطاقة الدوائر EMS فعالة من حيث التكلفة
,General EMS PCB Assembly
,Cost Effectively EMS Circuit Board
-
اسم المنتجلوحة الدوائر المطبوعة ، 94V0 تصميم ثنائي الفينيل متعدد الكلور / تصنيع ثنائي الفينيل متعدد الكلور / ت
-
الموادFR-4
-
سماكة مجلس1.6 مم ، 0.5 ~ 3.2 مم ، 0.2-3.0 مم ، 0.3 ~ 2.5 مم ، 2.0 م
-
النوعقابلة للتخصيص ، لوحة إلكترونية ، تجميع ثنائي الفينيل متعدد الكلور ، لوحة إنذار ثنائي الفينيل متعدد ا
-
التطبيقجهاز الإلكترونيات ، والإلكترونيات الاستهلاكية ، والمنتجات الإلكترونية ، والصناعية ، وما إلى ذلك
-
اللونأخضر ، لون مخصص ، أزرق بناءً على طلبك
-
طبقات1-28
-
Min. دقيقة. hole size حجم الحفرة0.25 مم ، 0.1 مم ، 0.2 مم ، 0.15-0.2 مم ، 0.1 مم -1 مم
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتISO、IATF16949、RoSH
-
رقم الموديلXHT-PCBA-6
-
الحد الأدنى لكميةموك منخفض
-
تفاصيل التغليفكرتون مع كيس رغوة
-
وقت التسليم1-2 أسابيع
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام
التحكم الكهربائي العام EMS تجميع PCB تكلفة فعالة EMS لوحة الدوائر Assy 1 توقف الخدمة
Pcb/Smt/FR-4/لوحة الدوائر المطبوعة/لوحة متعددة الطبقات
SMT
سوف تقوم SMT معالجة التصحيحات بشراء المكونات وفقا ل BOM، BOM المقدمة من قبل العملاء وتأكيد خطة PMC للإنتاج. بعد الانتهاء من العمل التحضيري،سنبدأ برمجة SMT، تصنع شبكة الفولاذ بالليزر وطباعة معجون اللحام وفقا لعملية SMT.
سيتم تركيب المكونات على لوحة الدوائر عن طريق SMT، وسيتم إجراء الكشف عن AOI التلقائي بصري عبر الإنترنت إذا لزم الأمر. بعد الاختبار،يتم تعيين منحنى درجة حرارة فرن إعادة التدفق المثالي للسماح لوحة الدوائر بالجريان من خلال لحام إعادة التدفق.
بعد فحص IPQC اللازم ، يمكن بعد ذلك تمرير مادة DIP عبر لوحة الدوائر باستخدام عملية DIP ثم من خلال لحام الموجة.ثم حان الوقت لتنفيذ عملية ما بعد الفرن اللازمة.
بعد الانتهاء من جميع العمليات المذكورة أعلاه، ستقوم جهاز الجودة بإجراء اختبار شامل لضمان جودة المنتج.
مزايا لوحة الدوائر ذات الطبقة الواحدة
(1) التكلفة المنخفضة: تكلفة تصنيع لوحات PCB ذات طبقة واحدة منخفضة نسبيًا ، لأن طبقة واحدة فقط من ورق النحاس وطبقة واحدة من الركيزة مطلوبة ،وعملية التصنيع بسيطة نسبيا.
(2) سهولة الإنتاج: بالمقارنة مع أنواع الهيكلية الأخرى من لوحات PCB ، فإن طريقة إنتاج لوحات PCB ذات طبقة واحدة بسيطة نسبيًا ،تحتاج فقط إلى تنفيذ الأسلاك من جانب واحد والتآكل من طبقة واحدة، لذا صعوبة الإنتاج منخفضة.
(3) موثوقية عالية: لا يحتوي لوحة PCB ذات الطبقة الواحدة على سلك متعدد الطبقات واتصال ، لذلك ليس من السهل حل مشاكل الدائرة القصيرة والتداخل ، مع موثوقية عالية.
(4) مناسبة للدائرة البسيطة: لوح PCB من طبقة واحدة مناسب لتصميم الدوائر البسيطة ، مثل أضواء LED والصوت ، وما إلى ذلك ، يمكن أن تلبي معظم متطلبات التعقيد المنخفض للدائرة.
| PCBA مفتاح يدوي | PCB + مصادر المكونات + التجميع + التعبئة | ||||
| تفاصيل التجميع | خطوط SMT و Through-hole ، ISO | ||||
| وقت التنفيذ | النموذج الأول: 15 يوم عمل الطلب الجماعي: 20 ~ 25 يوم عمل | ||||
| اختبار المنتجات | اختبار المسبار الطائر، فحص الأشعة السينية، اختبار AOI، اختبار وظيفي | ||||
| كمية | الحد الأدنى للكمية: 1 قطعة نموذج، طلب صغير، طلب جماعي، كل شيء على ما يرام | ||||
| الملفات التي نحتاجها | PCB: ملفات Gerber ((CAM ، PCB ، PCBDOC) | ||||
| الملفات التي نحتاجها | المكونات: قائمة المواد ((قائمة BOM)) | ||||
| الملفات التي نحتاجها | التجميع: ملف "التقاط" | ||||
| حجم لوحة الـ PCB | الحجم الدقيق: 0.25 * 0.25 بوصة ((6 * 6mm) | ||||
| الحجم الأقصى: 20 * 20 بوصة ((500 * 500 مم) | |||||
| نوع اللحام PCB | معجون اللحام القابل للذوبان بالماء، خالي من الرصاص وفقًا لـ RoHS | ||||
| تفاصيل المكونات | السلبية إلى 0201 الحجم | ||||
| تفاصيل المكونات | BGA و VFBGA | ||||
| تفاصيل المكونات | ناقلات رقائق بلا رصاص / CSP | ||||
| تفاصيل المكونات | مجموعة SMT ذات الجانبين | ||||
| تفاصيل المكونات | الصوت النقيق إلى 0.8 ميل | ||||
| تفاصيل المكونات | إصلاح و إعادة تشغيل جهاز BGA | ||||
| تفاصيل المكونات | إزالة الجزء واستبداله | ||||
| حزمة المكونات | شريط مقطوع، أنبوب، ملفات، أجزاء فضفاضة | ||||
| تجميع PCB | الحفر ---- التعرض ------- الطلاء ------- التثبيت و إزالة ------- الاختبار الكهربائي ------- SMT ------- لحام الموجات ------- التجميع ------- تكنولوجيا المعلومات والاتصالات ------- اختبار الوظائف ------- اختبار درجة الحرارة والرطوبة | ||||
1، كثافة تجميع لوحات الدوائر المتعددة الطبقات مرتفعة ، الحجم صغير ، مع حجم المنتجات الإلكترونية يصبح أصغر وأصغر ،وظيفة لوحة الدوائر PCB أيضا وضع متطلبات أعلى، الطلب على لوحات الدوائر متعددة الطبقات يزداد أيضا.
2، اختيار خط وضع لوحة الدوائر PCB متعددة الطبقات هو مريح، يتم تقصير طول خط وضع إلى حد كبير، يتم تقليل خط وضع بين المكونات الإلكترونية،ولكن أيضا تحسين معدل نقل إشارة البيانات.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
