إبراز
تجميع لوحة الدوائر السريعة,تجميع لوحات الدوائر الأولية,التجميع الآلي لـ EMS PCB
,Prototype Circuit Board Assembly
,Automatic EMS PCB Assembly
-
المواد الأساسيةFR4 ، الألومنيوم ، TG ، روجرز ، CEM-1
-
قناع اللحيمBlue, Green. أزرق أخضر. Red. أحمر. Blue. أزرق. White.النوعلوحة إلكترونية ، لوحة دوائر للطباعة ، قابلة للتخصيص ، تصميم PCBAاللونأخضر ، لون مخصص ، أزرق بناءً على طلبكخدمة الاختباراختبار الوظيفة ، اختبار E أو مسبار الطيران وفقًا لكمية الطلب ، مسبار الطيران ، اختبار E / اختبار التطبقات1-28دقيقة. تباعد الأسطر0.003 "، 4 ميل ، 0.2 مم ، 0.15 مم ، 0.1 مم 4 مل)Min. دقيقة. hole size حجم الحفرة0.25 مم ، 0.1 مم ، 0.2 مم ، 0.15-0.2 مم ، 0.1 مم -1 مممكان المنشأالصيناسم العلامة التجاريةXHTإصدار الشهاداتISO、IATF16949、RoSHرقم الموديللوحة دوائر مطبوعة XHT-7الحد الأدنى لكميةموك منخفضتفاصيل التغليفكرتون مع كيس رغوةوقت التسليم1-2 أسابيعشروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام

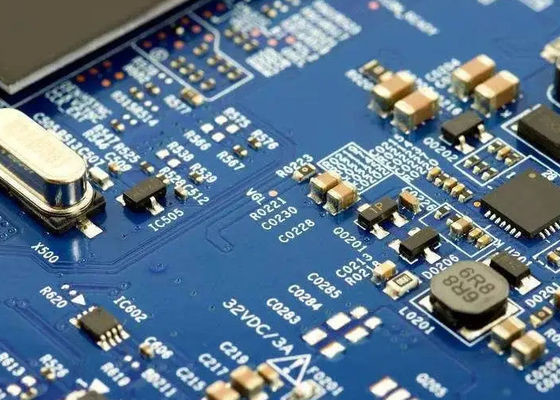

دورة سريعة النموذج الأولي لجميع لوحات الدوائر EMS التشغيل التلقائي
FR-4 / لوحة الدوائر المطبوعة / لوحة متعددة الطبقات / PCB من جانب واحد / PCBA / Dip / EMS PCB
تجميع لوحة الدوائر EMS
يشتمل تجميع لوحات الدوائر الإلكترونية على عملية تجميع المكونات الإلكترونية على لوحة الدوائر المطبوعة (PCB) لإنشاء جهاز إلكتروني وظيفي.تتضمن هذه العملية عادة الخطوات التالية:
شراء المكونات: يشتري مقدمو EMS المكونات الإلكترونية المطلوبة من الموردين بناءً على وثيقة المواد (BOM) المقدمة من العميل.
تصنيع PCB: يتم تصنيع PCB وفقًا لمواصفات التصميم التي يقدمها العميل. وهذا ينطوي على حفر آثار النحاس ، وتنقيب الثقوب ، وتطبيق قناع لحام وشاشة حرير.
تطبيق معجون اللحام: يتم تطبيق معجون اللحام على PCB باستخدام قوالب ، والتي تحدد المناطق التي سيتم وضع المكونات فيها.
الاختيار والمكان: تقوم آلات الاختيار والمكان الآلية بتحديد موقع المكونات المثبتة على السطح بدقة على اللوحة الورقية باستخدام أنظمة الرؤية للمحاذاة.
إعادة لحام التدفق: يتم تمرير PCB مع المكونات ومعجون اللحام من خلال فرن إعادة التدفق ، حيث يتم إذابة معجون اللحام لإنشاء اتصالات كهربائية بين المكونات ومعجون اللحام.
تجميع المكونات من خلال الثقب: إذا تم استخدام مكونات من خلال الثقب ، يتم إدخالها يدويًا أو تلقائيًا في الPCB وتحليلها باستخدام لحام الموجات أو آلات لحام انتقائية.
التفتيش والاختبار: يتم إجراء التفتيش البصري الآلي (AOI) والاختبار داخل الدائرة (ICT) لضمان جودة ووظائف PCB المجمعة.
التجميع النهائي: يمكن تنفيذ عمليات إضافية مثل الطلاء المتوافق ، والعلبة ، والتجميع الميكانيكي اعتمادا على المتطلبات المحددة للجهاز الإلكتروني.
التعبئة والشحن: يتم تعبئة PCBs المجمعة وفقًا لمواصفات العميل وتوصيلها إلى الموقع المحدد.
يقدم مزودي EMS مجموعة من الخدمات خارج تجميع لوحات الدوائر ، بما في ذلك التصميم والنموذج الأول ، وإدارة سلسلة التوريد ، وخدمات السوق اللاحقة.يمكن تخصيص هذه الخدمات لتلبية الاحتياجات الخاصة للعميل، من الإنتاج على نطاق صغير إلى التصنيع الكبير.
SMT
سيتم تركيب المكونات على لوحة الدوائر عن طريق SMT، ويتم إجراء الكشف عن AOI التلقائي بصري على الانترنت إذا لزم الأمر. بعد الاختبار،يتم تعيين منحنى درجة حرارة فرن إعادة التدفق المثالي للسماح لوحة الدوائر التدفق من خلال لحام إعادة التدفق.
بعد فحص IPQC اللازم ، يمكن بعد ذلك تمرير مواد DIP عبر لوحة الدوائر باستخدام عملية DIP ثم من خلال لحام الموجة.ثم حان الوقت لتنفيذ عملية ما بعد الفرن اللازمة.
1عملية معالجة DIP هي: إدخال الثقب →AOI→ لحام الموجة → محول القطع →AOI→ تصحيح → غسل → فحص الجودة.
2"بعد لحام الموجات، سيتم مسح المنتجات بواسطة معدات AOI للتأكد من عدم حدوث خطأ".
س: ما هي الملفات التي تستخدمها في تصنيع PCBA؟
ج: جربر أو إيغل، قائمة BOM، PNP وموقع المكونات.
س: هل من الممكن أن تقدم عينة؟
ج: نعم ، يمكننا تخصيص عينات لاختبارك قبل الإنتاج الضخم.
س: كم من الوقت يمكنني الحصول على الاقتباس بعد إرسال Gerber، BOM وإجراءات الاختبار؟
ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24 ساعة لاقتباس PCBA.
س: كيف يمكنني معرفة عملية إنتاج PCBA الخاصة بي؟
ج: 7-10 أيام لإنتاج PCB وشراء المكونات ، و 10 أيام لتجميع PCB واختبارها.
هل تصميمي آمن عندما أرسله إليك؟
يتم الاحتفاظ بملفاتك بأمان تام وآمن بينما كيرونغدا في حوزتها. لا يتم مشاركة ملفاتك مع أي أطراف ثالثة، فقط زملائنا لديهم الوصول إلى ملفات التصميم الخاصة بك.بما أنهم ملككنحن نحترم حقوق الطبع والنشر لملفاتك. العميل يتحكم في التصرف بهذه الملفات حسب متطلباتك والموافقة المكتوبة.
س. ما هو الضمان؟
الضمان هو عامين.
| PCBA مفتاح يدوي | PCB + مصادر المكونات + التجميع + التعبئة | ||||
| تفاصيل التجميع | خطوط SMT و Through-hole ، ISO | ||||
| وقت التنفيذ | النموذج الأول: 15 يوم عمل الطلب الجماعي: 20 ~ 25 يوم عمل | ||||
| اختبار المنتجات | اختبار المسبار الطائر، فحص الأشعة السينية، اختبار AOI، اختبار وظيفي | ||||
| كمية | الحد الأدنى للكمية: 1 قطعة نموذج، طلب صغير، طلب جماعي، كل شيء على ما يرام | ||||
| الملفات التي نحتاجها | PCB: ملفات Gerber ((CAM ، PCB ، PCBDOC) | ||||
| الملفات التي نحتاجها | المكونات: قائمة المواد ((قائمة BOM)) | ||||
| الملفات التي نحتاجها | التجميع: ملف "التقاط" | ||||
| حجم لوحة الـ PCB | الحجم الدقيق: 0.25 * 0.25 بوصة ((6 * 6mm) | ||||
| الحجم الأقصى: 20 * 20 بوصة ((500 * 500 مم) | |||||
| نوع اللحام PCB | معجون اللحام القابل للذوبان بالماء، خالي من الرصاص وفقًا لـ RoHS | ||||
| تفاصيل المكونات | السلبية إلى 0201 الحجم | ||||
| تفاصيل المكونات | BGA و VFBGA | ||||
| تفاصيل المكونات | ناقلات رقائق بلا رصاص / CSP | ||||
| تفاصيل المكونات | مجموعة SMT ذات الجانبين | ||||
| تفاصيل المكونات | الصوت النقيق إلى 0.8 ميل | ||||
| تفاصيل المكونات | إصلاح و إعادة تشغيل جهاز BGA | ||||
| تفاصيل المكونات | إزالة الجزء واستبداله | ||||
| حزمة المكونات | شريط مقطوع، أنبوب، ملفات، أجزاء فضفاضة | ||||
| تجميع PCB | الحفر ---- التعرض ------- الطلاء ------- التثبيت و إزالة ------- الاختبار الكهربائي ------- SMT ------- لحام الموجات ------- التجميع ------- تكنولوجيا المعلومات والاتصالات ------- اختبار الوظائف ------- اختبار درجة الحرارة والرطوبة | ||||
تجميع لوحة الدوائر الإلكترونية EMS
مقدمة
لدينا سلسلة إمدادات قوية للمكونات الإلكترونية، يمكننا أن نقدم سعر تنافسي لقائمة بطاقة الطلب الخاصة بك.
الخدمة
نحن متخصصون في توفير حلول EMS شاملة لتلبية الاحتياجات الفريدة لعملائنا.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
