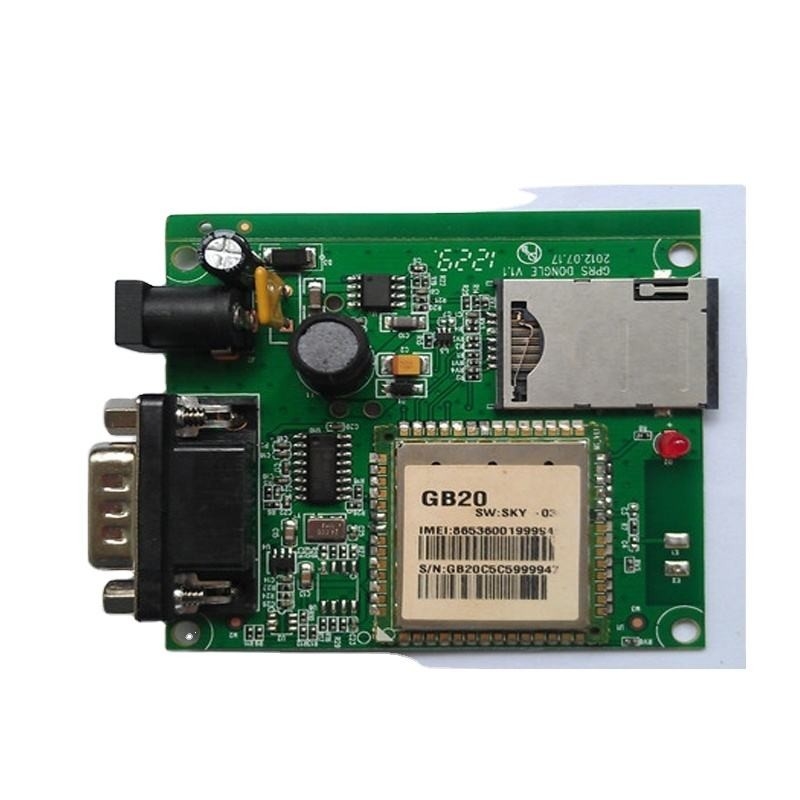

تجميع لوحات الدوائر المطبوعة الإلكترونية FR4 طبقة واحدة / طبقات متعددة PCBA التصنيع التعاقدي

PCB ذات طبقة واحدة

لوحة PCB ذات طبقة واحدة ، أو لوحة الدوائر المطبوعة ، هي نوع من لوحات PCB التي لها آثار موصلة على جانب واحد فقط من اللوحة.هذا يعني أن جميع المكونات والاتصالات مثبتة على جانب واحد من اللوحة، ويترك الجانب الآخر عادةً غير مأهول. غالبًا ما تستخدم أقراص PCB ذات طبقة واحدة للأجهزة الإلكترونية البسيطة ونماذجها الأولية ،لأنها أقل تكلفة في التصنيع مقارنة مع PCB متعدد الطبقاتومع ذلك، فإنها لديها قيود من حيث تعقيد التوجيه ووحدة الإشارة، لذلك قد لا تكون مناسبة لتطبيقات أكثر تعقيدًا أو عالية التردد.

أقراص PCB متعددة الطبقات

الـ PCB المتعددة الطبقات ، كما يوحي الاسم ، هي لوحات الدوائر المطبوعة مع طبقات متعددة من آثار الموصلات والرواسب العازلة المربطة معًا.هذه اللوحات تستخدم في التطبيقات حيث تزداد التعقيد، هناك حاجة إلى كثافة مكونات أعلى، وتحسين سلامة الإشارة. تتيح الطبقات المتعددة توجيه مسارات أكثر تعقيدًا وتوفير عزل أفضل للإشارات الحساسة،مما يجعلها مناسبة لتطبيقات عالية السرعة و عالية التردد.

تستخدم أقراص PCB متعددة الطبقات عادة في الأجهزة الإلكترونية المتقدمة مثل الهواتف الذكية وأجهزة الكمبيوتر ومعدات الشبكات وأجهزة عالية الأداء الأخرى.الطبقات الإضافية توفر أيضًا إدارة حرارية أفضل ويمكن أن تساعد في تقليل التداخل الكهرومغناطيسيفي حين أن أقراص PCB متعددة الطبقات أكثر تعقيدًا ومكلفة للتصنيع مقارنة بأقراص PCB ذات طبقة واحدة ، إلا أنها تقدم مزايا كبيرة من حيث الأداء ومرونة التصميم.

تجميع لوحة الدوائر المطبوعة

يشير تجميع لوحة الدوائر المطبوعة (PCBA) إلى عملية تعبئة لوحة الدوائر المطبوعة بالمكونات الإلكترونية وحاملها في مكانها لإنشاء تجميع إلكتروني وظيفي.هذه العملية تنطوي على وضع المكونات على PCB وفقا لتخطيط التصميم، لحامها على اللوحة، وإجراء أي اختبار وتفتيش ضروري لضمان جودة ووظيفة اللوحة المجمعة.

يمكن إجراء PCBA من خلال طرق مختلفة ، بما في ذلك التجميع اليدوي ، وتجميع تكنولوجيا تركيب السطح الآلي (SMT) ، وتجميع الثقب.تستخدم تقنية التثبيت السطحي عادة لتثبيت المكونات مباشرة على سطح PCB، في حين أن تجميع الثقب يتضمن إدخال خطوط المكونات من خلال الثقوب في اللوحة وحاملها على الجانب المعاكس.

عملية PCBA هي خطوة حاسمة في تصنيع الأجهزة الإلكترونية وتتطلب الدقة والاهتمام بالتفاصيلوالالتزام بمعايير الجودة لضمان موثوقية وأداء المنتج النهائي.

تصنيع عقد PCBA

يشير صناعة عقد PCBA إلى ممارسة الاستعانة بمصادر خارجية لتجميع لوحات الدوائر المطبوعة إلى مصنع عقد طرف ثالث.هذا الترتيب يسمح للشركات بالاستفادة من الخبرة، والموارد، وقدرات الإنتاج من مزودي تجميع PCB المتخصصة لتبسيط عمليات التصنيع الخاصة بهم والتركيز على الكفاءات الأساسية الخاصة بهم.

خدمات تصنيع العقود PCBA عادة ما تشمل عملية التجميع بأكملها ، من مصادر المكونات إلى الاختبار النهائي ومراقبة الجودة. غالبًا ما يكون لدى الشركات المصنعة العقودية معدات متقدمة,الموظفين المهرة، وأنظمة إدارة الجودة في مكان لضمان إنتاج فعال وعالي الجودة.

من خلال الشراكة مع مصنع عقد PCBA، يمكن للشركات الاستفادة من وفورات التكاليف، أسرع الوقت إلى السوق، الوصول إلى تقنيات التصنيع المتقدمة،والقدرة على التوسع لتلبية الطلب المتقلببالإضافة إلى ذلك، قد يقدم المصنعون المتعاقدون خدمات ذات قيمة مضافة مثل ردود الفعل في التصميم من أجل القدرة على التصنيع (DFM) وإدارة سلسلة التوريد ودعم دورة حياة المنتج.

بشكل عام، يمكن أن يكون تصنيع عقد PCBA قرارًا استراتيجيًا للشركات التي تتطلع إلى تحسين عمليات الإنتاج وتعزيز قدرتها التنافسية في السوق.

XHT هي الشركة الرائدة في مجال تصنيع و تجميع PCB
