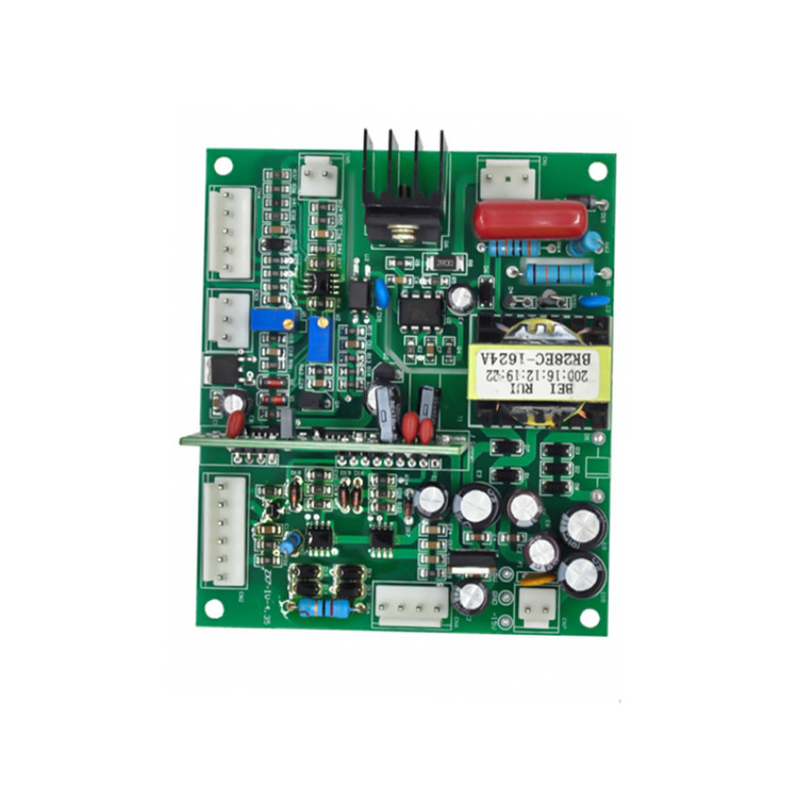

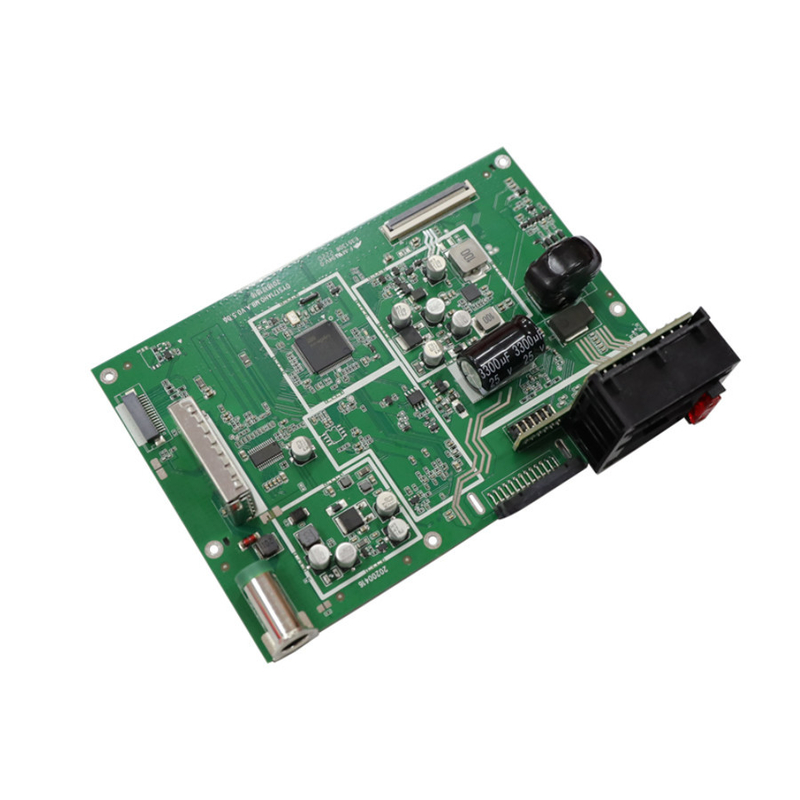

التحول السريع والموثوقية الرقمية الكاملة النموذج الأولي لجمعية PCB SMT حل لوحة الدوائر
-
إبراز
تجميع PCB النموذج السريع,تجميع PCB الطبي,خدمة النموذج الأولي لـ PCB الطبي
,Medical Prototype PCB Assembly
,Medical PCB Prototype Service
-
اسم المنتجالنموذج الأولي لخدمة تجميع ثنائي الفينيل متعدد الكلور تصنيع لوحات الدوائر سريعة الدوران متعددة الطبق
-
السمةتحويل سريع ثنائي الفينيل متعدد الكلور
-
حزمة دقيقة03015
-
سماكة مجلس0.2 مم -6.5 مم
-
معدات عالية الجودةماكينة تغليف فوجي NXT3/XPF
-
الشكلمستطيل / مستدير / فتحات / قطع / معقد / غير منتظم
-
امتحانAOI/ الأشعة السينية/ مسبار الطيران/ اختبار الوظيفة
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتISO、IATF16949、RoSH
-
رقم الموديلXHT النموذج ثنائي الفينيل متعدد الكلور الجمعية-6
-
الحد الأدنى لكميةلا موك
-
تفاصيل التغليفكرتون مع كيس رغوة
-
وقت التسليم5-8 أيام عمل
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام
-
القدرة على العرض600000+ قطعة/فم
التحول السريع والموثوقية الرقمية الكاملة النموذج الأولي لجمعية PCB SMT حل لوحة الدوائر
خدمة تجميع PCB النموذج متعدد الطبقات تصنيع لوحات الدوائر السريعة
متطلبات تقنية لخدمة تجميع PCB
1) تكنولوجيا التثبيت السطحي والحرارة عبر الثقب المهنية
2) أحجام مختلفة مثل 1206، 0805، 0603 مكونات تكنولوجيا SMT
3) تكنولوجيا تكنولوجيا المعلومات والاتصالات ((في اختبار الدوائر)) ،FCT ((اختبار الدوائر الوظيفية).
4) خدمة تجميع PCB مع موافقة CE ، FCC ، Rohs
5) تكنولوجيا لحام غاز النيتروجين لإعادة التدفق لـ SMT.
6) خط تجميع SMT & Solder عالي المستوى
7) قدرة تكنولوجيا وضع اللوحات ذات الكثافة العالية.
.
المواد الشائعة في خدمة تجميع PCB
- FR-2,الورق الفينوليكيأو ورق القطن الفينوليكي، ورق مغطىالراتنج الفينول فورمالدهايد. شائعة في الأجهزة الإلكترونية الاستهلاكية ذات اللوحات ذات الجانب الواحد. خصائص كهربائية أقل من FR-4. مقاومة قوس ضعيفة. عادة ما يتم تصنيفها إلى 105 درجة مئوية.
- FR-4، من النسيجالألياف الزجاجيةقطعة قماش مغطاة بـالراتنج الايبوكسي. انخفاض امتصاص المياه (حتى حوالي 0.15٪) ، خصائص عزل جيدة، مقاومة قوس جيدة. شائعة جداً. العديد من الصفوف ذات الخصائص المختلفة إلى حد ما متوفرة. عادة ما يتم تصنيفها إلى 130 درجة مئوية.
- الألومنيوم، أولوحات الأساس المعدنيأوالركيزة المعدنية المعزولة(IMS) ، مغلفة بالديليكتريك الرقيق الموصل حراريًا - تستخدم في الأجزاء التي تتطلب تبريدًا كبيرًا - مفاتيح الطاقة ، LEDs.في بعض الأحيان طبقة مزدوجة من اللوحات الدائرة الرقيقة على أساس e.مثل FR-4 ، المصفوفة على صفيحة الألومنيوم ، عادة 0.8، 1، 15، 2 أو 3 ملم سميكة. المصفوفات الأكثر سمكا في بعض الأحيان تأتي أيضا مع المعادن النحاس الأكثر سمكا.
- الركائز المرنة- يمكن أن تكون ورقية منفصلة مغلفة بالنحاس أو يمكن أن تكون مطوية إلى صلبة رقيقة، على سبيل المثال 50-130 μm
- كابتونأوUPILEX,أالبوليميدأوراق، تستخدم لدوائر مطبوعة مرنة، في هذا الشكل الشائع في أجهزة الإلكترونيات الاستهلاكية ذات الشكل الصغير أو للاتصالات المرنة. مقاوم لدرجات الحرارة العالية.
- بيرالوكسطبقة النحاس يمكن أن تتحلل أثناء اللحام.
ما هو مصادر مكونات PCB؟
يشير مصدر مكونات PCB إلى شراء مكونات PCB ليتم تجميعها على لوحة الدوائر المطبوعة. يمكن القيام بمصادر المكونات بطرق عديدة.يمكنك أن تجعل الموردين يشترون المكونات من الموزعين المعتمدين والموثوقين من اختيارهم ويتسلمونها لك حسب الطلب.يمكنك أيضاً أن توصي بموزع يمكن للمورد الحصول على المكونات منه وتسليمها إليك. ومع ذلك، يمكنك اختيار الحصول على بعض المكونات والسماح لمورد آخر بتحويل الباقي.يمكن الحصول على المكونات إما محلياً أو من الخارجعادة ما يستغرق شراء المكونات الدولية حوالي 5-10 أيام عمل اعتمادا على مدة التخليص الجمركي. من ناحية أخرى، يستغرق شراء المكونات المحلية وقتًا أقصر.لذلك يفضلخاصة إذا كانت جميع المكونات المطلوبة متاحة لأنه يساعد على توفير الوقت وتكلفة الإنتاج.
المواصفات
| لا. | البنود | القدرات |
| 1 | طبقات | 2-68L |
| 2 | الحجم الأقصى للمعالجة | 600mm*1200mm |
| 3 | سمك اللوحة | 0.2mm-6.5mm |
| 4 | سمك النحاس | 0.5 أوقية -28 أوقية |
| 5 | الحد الأدنى للقطر/الفضاء | 2.0ميل/2.0ميل |
| 6 | الحد الأدنى للفتحة النهائية | 0. 10ملم |
| 7 | أقصى نسبة سمك إلى قطر | 15:1 |
| 8 | عن طريق العلاج | عبر، أعمى ودفن عبر، عبر في وسادة، النحاس في عبر... |
| 9 | التشطيب/معالجة السطح | HASL/HASL خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 10 | المواد الأساسية | FR408 FR408HR، PCL-370HR؛ IT180A، Megtron 6 ((Panasonic) ؛ روجرز 4350، روجرز 4003، روجرز 3003، روجرز/تاكونيك/أرلون/نيلكو المصفوفة بمادة FR-4 ((بما في ذلك المصفوفة الهجينة الجزئية Ro4350B مع FR-4) |
| 11 | لون قناع اللحام | أخضر، أسود، أحمر، أصفر، أبيض، أزرق، أرجواني، أخضر غامق، أسود غامق |
| 12 | خدمة الاختبار | أ.أ.أ.آي، الأشعة السينية، المسبار الطائر، اختبار الوظيفة، اختبار المادة الأولى |
| 13 | تحديد الملفات | التوجيه, V-CUT, Beveling |
| 14 | القوس والإلتواء | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | الحد الأدنى للفتحة الميكانيكية | 0.1ملم |
| 17 | فتحة الليزر الدقيقة | 0.075ملم |
مزايا XHT
1مستودع مركزي مساحته 1600 متر مربع
2. مجموعة كاملة من ياجيو، موراتا، أفكس، كيميت RC
3تحكم في درجة الحرارة والرطوبة، أول في آلية أول الخروج
4حل مشكلة عينات البحث والتطوير
5دعم فريق سلسلة التوريد المهنية
6يمكن للمشتريات في مجال البحث والتطوير الاستمتاع بخدمة تجميع PCB VIP
خدمة تجميع PCB النموذج الرائد
لدينا سلسلة إمدادات قوية للمكونات الإلكترونية، يمكننا أن نقدم سعر تنافسي لقائمة بطاقة الطلب الخاصة بك.
الخدمة
نحن متخصصون في توفير حلول EMS شاملة لتلبية الاحتياجات الفريدة لعملائنا.
الأسئلة الشائعة
|
س: هل تختبرون جميع بضائعكم قبل التسليم؟ 1. منتجاتنا كلها أصلية، وسوف نختبر البضائع قبل الشحن بواسطة آلات مهنية مثل KEYSIGHT E4991A و KEYSIGHT E4980. |
| س: ما هي أنواع أقنعة اللحام؟ XHT: هناك نوع الخبز الإلكتروني التقليدي من الراتنج الإيبوكسي ، ونوع تقوية الأشعة فوق البنفسجية ، وقناع الصفحة الصورية السائلة القابل للتصوير وقناع الصلب الجاف. في الوقت الحالي ، فإن قناع الصلب السائل هو النوع الرئيسي. |
| س: كيف نضمن الجودة؟ XHT: دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم. دائماً تقرير التفتيش والفحص النهائي قبل الشحن |
| س: ما هو الفرق بين لوحة HDI ولوحة الدوائر العامة؟ XHT: معظم HDI يستخدم الليزر لتشكيل الثقوب ، في حين أن لوحات الدوائر العامة تستخدم فقط الحفر الميكانيكي ، ويتم تصنيع لوحات HDI عن طريق طريقة البناء (Build Up) ، لذلك سيتم إضافة المزيد من الطبقات ،بينما لوحات الدوائر العامة يتم إضافتها مرة واحدة فقط. |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
