الجهاز الإلكتروني روجرز Fr4 النموذج الأولي PCB تصنيع التجميع
-
إبراز
تصنيع النماذج الإلكترونية لـ PCB,تصنيع نماذج الألومنيوم لـ PCB,روجرز Fr4 تجميع PCB النموذجية
,Aluminium Prototype PCB Manufacturing
,Rogers Fr4 Prototype PCB Assembly
-
اسم المنتجتجميع تصنيع نموذج أولي للوحة الدوائر المطبوعة
-
السمةروجرز FR4
-
الحد الأقصى للسمك إلى نسبة القطر15: 1
-
الخدمةخدمة تسليم المفتاح وقفة واحدة
-
معدات عالية الجودةماكينة تغليف فوجي NXT3/XPF
-
الموادFR4/M4/M6/روجرز/TU872/IT968
-
امتحانAOI/SPI/XRAY/فحص المادة الأولى
-
فتحة الليزر0.075 ملم
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتISO、IATF16949、RoSH
-
رقم الموديلXHT النموذج الأولي لثنائي الفينيل متعدد الكلور الجمعية-11
-
الحد الأدنى لكميةلا موك
-
تفاصيل التغليفكرتون مع كيس رغوة
-
وقت التسليم5-8 أيام عمل
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام
-
القدرة على العرض600000+ قطعة/فم

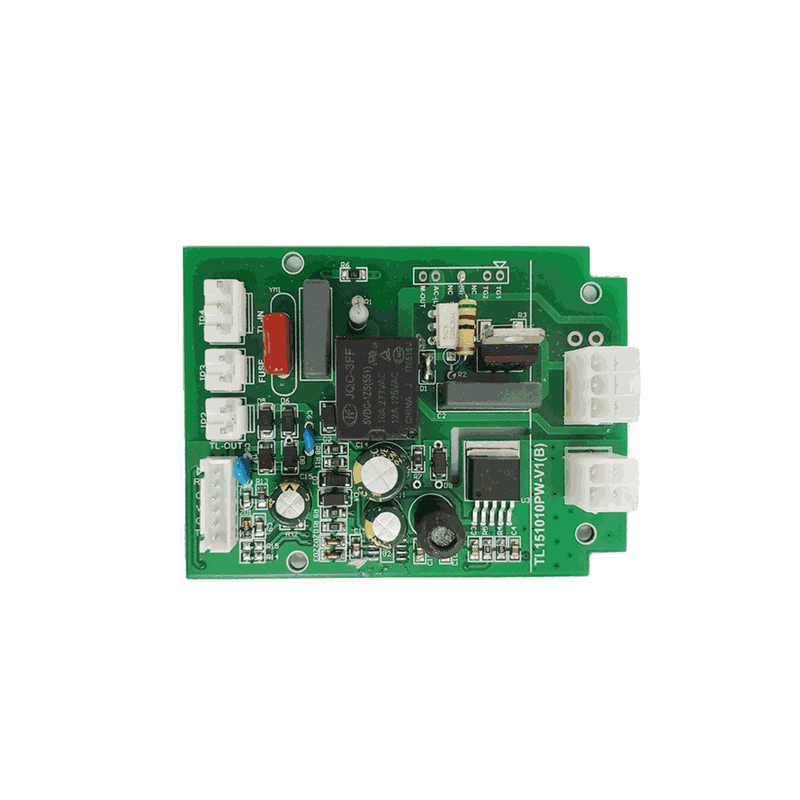

الجهاز الإلكتروني روجرز Fr4 النموذج الأولي PCB تصنيع التجميع
الجهاز الإلكتروني روجرز Fr4 النموذج الأولي PCB تصنيع التجميع
PCB النمط النحاسي
في تصنيع PCB، الخطوة الأولى هي تكرار النمط في نظام CAM للمصنع على قناع وقائي على طبقات PCB من ورق النحاس.الحفر اللاحق يزيل النحاس غير المرغوب فيه دون حماية من قبل القناع. (بدلاً من ذلك ، يمكن أن يتم إلقاء حبر موصل على لوحة فارغة (غير موصلة). تستخدم هذه التقنية أيضًا في تصنيع الدوائر الهجينة.)
- الطباعة بالشاشة الحريرية تستخدم أحبار مقاومة للحفر لإنشاء القناع الوقائي.
- يستخدم النقش الضوئي قناعًا فوتوغرافيًا ومطورًا لإزالة طبقة مقاومة للضوء حساسة للأشعة فوق البنفسجية وبالتالي إنشاء قناع مقاوم للضوء سيحمي النحاس الموجود أسفله.تستخدم تقنيات التصوير المباشر في بعض الأحيان لمتطلبات الدقة العاليةتم إجراء تجارب مع المقاومة الحرارية. يمكن استخدام ليزر بدلاً من قناع ضوئي. يُعرف هذا باسم التصوير الحجري بدون قناع أو التصوير المباشر.
- طحن PCB يستخدم نظام طحن ميكانيكي من محورين أو ثلاثة محورات لطحن ورق النحاس من الركيزة.تعمل آلة طحن PCB (يشار إليها باسم "PCB Prototyper") بطريقة مماثلة لمخطط، تتلقى أوامر من البرنامج المضيف التي تتحكم في موقع رأس الطحن في محور x و y و (إذا كان ذلك مناسباً) z.
- المقاومة بالليزر إزالة الرسم الرسمي الرسمي الرسمي الرسمي الرسمي الرسمي الرسمي الرسمي الرسمي الرسمي الرسمي الرسمي الرسمييتم استخدام إزالة النحاس بالليزر نادراً ويعتبر تجريبياً.
- حفر الليزر يمكن إزالة النحاس مباشرة بواسطة ليزر CNC. مثل طحن PCB أعلاه ، يستخدم هذا بشكل رئيسي لصنع نماذج أولية.
- يستخدم حفر EDM تفريغًا كهربائيًا لإزالة معدن من رصيف غارق في سائل كهربائي
الطريقة المختارة تعتمد على عدد الألواح التي سيتم إنتاجها والقرار المطلوب.
الصفائح في خدمة تجميع PCB
لوحات الدوائر المطبوعة متعددة الطبقات لديها طبقات آثار داخل اللوحة. يتم تحقيق ذلك عن طريق طلاء كومة من المواد في الصحافة عن طريق تطبيق الضغط والحرارة لفترة من الزمن.هذا يؤدي إلى منتج قطعة واحدة لا يمكن فصلهاعلى سبيل المثال ، يمكن تصنيع خدمة تجميع PCB ذات أربع طبقات من خلال البدء من طبقة من النحاس المطلي على جانبين ، وحفر الدوائر على كلا الجانبين ،ثم يطوي إلى الأعلى والأسفل قبل البريج ورق النحاسثم يتم حفرها، وتصفية، وحفر مرة أخرى للحصول على آثار على الطبقات العليا والسفلية.
يتم فحص الطبقات الداخلية بالكامل قبل التصفيف لأن الأخطاء لا يمكن تصحيحها بعد ذلك.أجهزة الفحص البصري التلقائي (AOI) تقارن صورة اللوحة مع الصورة الرقمية التي تم إنشاؤها من بيانات التصميم الأصليةبعد ذلك يمكن لآلات التشكيل البصري الآلي (AOS) إضافة النحاس المفقود أو إزالة النحاس الزائد باستخدام الليزر ، مما يقلل من عدد PCBs التي يجب التخلص منها.يمكن أن يكون عرض مسارات PCB 10 ميكرومترات فقط.
المواصفات
| لا. | البنود | القدرات |
| 1 | طبقات | 2-68L |
| 2 | الحجم الأقصى للمعالجة | 600mm*1200mm |
| 3 | سمك اللوحة | 0.2mm-6.5mm |
| 4 | سمك النحاس | 0.5 أوقية -28 أوقية |
| 5 | الحد الأدنى للقطر/الفضاء | 2.0ميل/2.0ميل |
| 6 | الحد الأدنى للفتحة النهائية | 0. 10ملم |
| 7 | أقصى نسبة سمك إلى قطر | 15:1 |
| 8 | عن طريق العلاج | عبر، أعمى ودفن عبر، عبر في وسادة، النحاس في عبر... |
| 9 | التشطيب/معالجة السطح | HASL/HASL خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 10 | المواد الأساسية | FR408 FR408HR، PCL-370HR؛ IT180A، Megtron 6 ((Panasonic) ؛ روجرز 4350، روجرز 4003، روجرز 3003، روجرز/تاكونيك/أرلون/نيلكو المصفوفة بمادة FR-4 ((بما في ذلك المصفوفة الهجينة الجزئية Ro4350B مع FR-4) |
| 11 | لون قناع اللحام | أخضر، أسود، أحمر، أصفر، أبيض، أزرق، أرجواني، أخضر غامق، أسود غامق |
| 12 | خدمة الاختبار | أ.أ.أ.آي، الأشعة السينية، المسبار الطائر، اختبار الوظيفة، اختبار المادة الأولى |
| 13 | تحديد الملفات | التوجيه, V-CUT, Beveling |
| 14 | القوس والإلتواء | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | الحد الأدنى للفتحة الميكانيكية | 0.1ملم |
| 17 | فتحة الليزر الدقيقة | 0.075ملم |
تجميع تصنيع PCB
تجميع تصنيع PCB النموذجي ينطوي على عملية إنشاء بطاقة الدوائر المطبوعة (PCB) النموذجية وتجميع المكونات عليها.تتضمن هذه العملية عادة الخطوات التالية:
التصميم: الخطوة الأولى هي تصميم تخطيط PCB باستخدام برنامج التصميم بمساعدة الكمبيوتر (CAD). وهذا ينطوي على إنشاء مخطط الدائرة ، ووضع المكونات ، وتوجيه المسارات.
التصنيع: بمجرد الانتهاء من التصميم ، يتم تصنيع النموذج الأولي لـ PCB. وهذا ينطوي على إنشاء اللوحة المادية باستخدام مادة الركيزة مثل الألياف الزجاجية ،ومن ثم تطبيق طبقة موصلة من النحاس باستخدام عملية مثل الحفرة أو الطلاء.
شراء المكونات: يتم الحصول على المكونات الإلكترونية اللازمة ويتم شراؤها لعملية التجميع. وهذا يشمل المقاومات والمكثفات والدارات المتكاملة والموصلاتوأجزاء أخرى مطلوبة للدائرة.
التجميع: يتم بعد ذلك تجميع المكونات على اللوحة الورقية باستخدام آلات الاختيار والمكان الآلي أو التجميع اليدوي ، اعتمادًا على تعقيد النموذج الأولي.
لحام: يتم لحام المكونات على اللوحة PCB لإنشاء اتصالات كهربائية. ويمكن القيام بذلك باستخدام لحام الموجات أو لحام التدفق أو لحام اليد ،حسب المتطلبات الخاصة.
التفتيش والاختبار: بمجرد الانتهاء من التجميع ، يخضع النموذج الأولي لـ PCB للتفتيش والاختبار لضمان وضع جميع المكونات واللحام بشكل صحيح ،وأن الدوائر تعمل كما هو مخطط لها.
التكرار: إذا تم تحديد أي مشاكل أثناء الاختبار ، فقد يكون من الضروري مراجعة التصميم ، وقد يكون من الضروري تكرار عملية تجميع PCB النموذجية حتى يتم تحقيق الوظيفة المرجوة.
بشكل عام، تجميع تصنيع PCB النموذج يتطلب مزيجا من الخبرة التصميم، مصادر المكونات، مهارات التجميع،وقدرات الاختبار لإنشاء نموذج أولي وظيفي لمزيد من التطوير والاختبار.
الجهاز الإلكتروني النموذج الأولي تصنيع PCB تجميع رائدة المصنع
1. توفير المكونات الكاملة BOM التوريد واختيار الجزء
2من المصنع الأصلي والوكلاء من المستوى الأول
3أكثر من 50 ألف نوع من المكونات دائما في المخزون
4يمكن للعملاء شراء على الطلب، وليس هناك حاجة لشراء الحزمة بأكملها
5تكنولوجيا لحام غاز النيتروجين لإعادة التدفق لـ SMT
6. خط التجميع SMT & Solder عالي المستوى
7القدرة التقنية لوضع اللوحات ذات الكثافة العالية.
الأسئلة الشائعة
| س: ما الذي تحتاجه XHT لطلب PCB مخصص؟ XHT: عند وضع طلب PCB ، يحتاج العملاء إلى توفير ملف Gerber أو pcb. إذا لم يكن لديك الملف في الشكل الصحيح ، فيمكنك إرسال جميع التفاصيل المتعلقة بالمنتجات. |
| س: ما هو المطلوب لاقتباس PCB و PCB Assembly؟ XHT: بالنسبة لـ PCB: ملف Gerber والمتطلبات التقنية ((المادة، الحجم، علاج النهاية السطحية، سمك النحاس، سمك اللوحة) والكمية التي تحتاج إليها. بالنسبة لتجميع PCB: الملفات المذكورة أعلاه ، BOM ، ملف الاختيار والمكان. |
| س: ما هي سياسة التفتيش الخاصة بك؟ كيف يمكنك التحكم في الجودة؟ XHT: من أجل ضمان جودة منتجات PCB ، عادة ما يتم استخدام فحص المسبار الطائر ؛ الأجهزة الكهربائية ، الفحص البصري التلقائي (AOI) ، فحص الأشعة السينية لأجزاء BGA ،فحص المادة الأولى (FAI) الخ. |
| س: هل تتوفر صور المنتج و ملصقاتها؟ XHT: سوف نقدم بعد أن تضع طلب أو قبل الشحن. |
