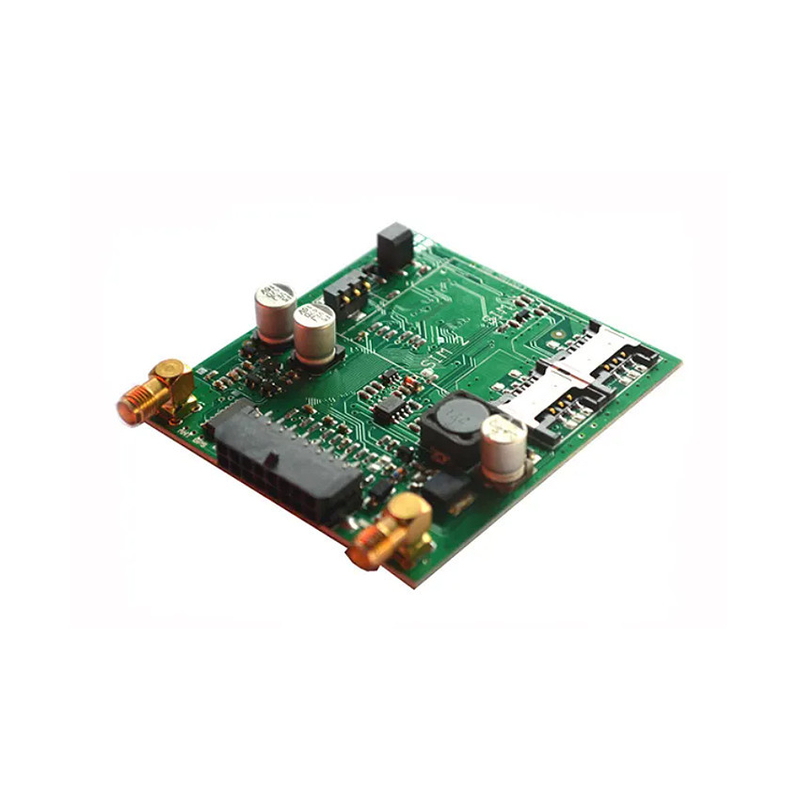

تجميع بروتوكول PCB خال من الرصاص مع مكبر صوت من خلال الثقب
-
إبراز
تجميع PCB النموذجي الخالي من الرصاص,تجميع PCB النموذجي HASL,تجميع لوحة PCB خالية من الرصاص
,Hasl Prototype PCB Assembly
,Lead Free PCB Board Assembly
-
اسم المنتجخدمة تجميع Hasl PCB خالية من الرصاص مضخم الصوت من خلال لوحة النموذج الأولي للثقب
-
السمةالرصاص خالية HASL
-
حزمة دقيقة03015
-
سماكة مجلس0.2 مم -6.5 مم
-
معدات عالية الجودةماكينة تغليف فوجي NXT3/XPF
-
الشكلمستطيل / مستدير / فتحات / قطع / معقد / غير منتظم
-
الحد الأقصى لحجم اللوحة680*550 مللي متر الأصغر: 0.25 بوصة * 0.25 بوصة
-
الحد الأدنى لحجم المكونات0201-54 مم مربع (0.084 بوصة مربعة)، موصل طويل، CSP، BGA، QFP
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتISO、IATF16949、RoSH
-
رقم الموديلXHT النموذج الأولي لثنائي الفينيل متعدد الكلور الجمعية-12
-
الحد الأدنى لكميةلا موك
-
تفاصيل التغليفكرتون مع كيس فقاعي
-
وقت التسليم5-8 أيام عمل
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام
-
القدرة على العرض600000+ قطعة/فم
تجميع بروتوكول PCB خال من الرصاص مع مكبر صوت من خلال الثقب
خدمة تجميع PCB الحرة من الرصاص مكبر الصوت من خلال لوحة النموذج الأولي
الحماية والتغليف بعد التجميع
غالبًا ما يكون لـ PCBs الغرض منها البيئات القاسية طبقة مطابقة ، يتم تطبيقها عن طريق الغمر أو الرش بعد لحام المكونات.يمنع الطلاء التآكل وتسرب التيارات أو اختصار بسبب التكثيفكانت أقدم الطلاءات المتوافقة الشمعية؛ الطلاءات المتوافقة الحديثة عادة ما تكون غمرات من محلولات مخففة من المطاط السيليكوني أو البولي يوريثان أو الأكريليك أو البوكسي.تقنية أخرى لتطبيق طبقة مطابقة هي أن يتم رش البلاستيك على PCB في غرفة فراغالعيب الرئيسي للطلاءات المتوافقة هو أن خدمة اللوحة صعبة للغاية في خدمة تجميع PCB.
العديد من لوحات PCB المجمعة حساسة للستاتيكية ، وبالتالي يجب وضعها في أكياس مضادة للستاتيكية أثناء النقل. عند التعامل مع هذه اللوحات ، يجب أن يكون المستخدم أرضياً (أرضياً).تقنيات التعامل غير السليمة قد تنتقل شحنة ثابتة تراكمت من خلال اللوحةقد لا يؤثر الضرر على الوظيفة على الفور ولكن قد يؤدي إلى فشل مبكر في وقت لاحق، وتسبب أخطاء تشغيل متقطعة،أو تسبب تضييق نطاق الظروف البيئية والكهربائية التي تعمل فيها اللوحة بشكل صحيححتى الألواح العارية حساسة أحيانًا للستاتيكية: أصبحت الأثر رقيقة جدًا لدرجة أنه من الممكن تفجير الأثر (أو تغيير خصائصه) مع إفراز ثابت.هذا ينطبق بشكل خاص على PCBs غير التقليدية مثل MCMs و PCBs الميكروويف.
الاختبار بعد خدمة تجميع PCB
بعد تعبئة اللوحة يمكن اختبارها بطرق مختلفة:
- أثناء إيقاف التيار الكهربائي، فحص بصري، فحص بصري آليوالفحص عادة ما تستخدم للحفاظ على مراقبة الجودة في هذه المرحلة من تصنيع PCB.
- بينما الطاقة مغلقة، تحليل التوقيع التناظري، اختبار إيقاف الطاقة.
- أثناء تشغيل الكهرباء ، اختبار في الدائرة ، حيث يمكن إجراء قياسات مادية (على سبيل المثال ، الجهد).
- أثناء تشغيل الكهرباء، اختبار وظيفي، فقط التحقق مما إذا كان PCB يفعل ما كان مصمما للقيام به.
لتسهيل هذه الاختبارات ، قد يتم تصميم PCBs مع وسائط إضافية لإجراء اتصالات مؤقتة. في بعض الأحيان يجب عزل هذه الوسائط بمقاومات.يمكن أن يمارس اختبار الدائرة أيضًا ميزات اختبار مسح الحدود لبعض المكوناتيمكن أيضا استخدام أنظمة الاختبار داخل الدائرة لبرمجة مكونات الذاكرة غير المتطايرة على اللوحة.
المواصفات
| لا. | البنود | القدرات |
| 1 | طبقات | 2-68L |
| 2 | الحجم الأقصى للمعالجة | 600mm*1200mm |
| 3 | سمك اللوحة | 0.2mm-6.5mm |
| 4 | سمك النحاس | 0.5 أوقية -28 أوقية |
| 5 | الحد الأدنى للقطر/الفضاء | 2.0ميل/2.0ميل |
| 6 | الحد الأدنى للفتحة النهائية | 0. 10ملم |
| 7 | أقصى نسبة سمك إلى قطر | 15:1 |
| 8 | عن طريق العلاج | عبر، أعمى ودفن عبر، عبر في وسادة، النحاس في عبر... |
| 9 | التشطيب/معالجة السطح | HASL/HASL خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 10 | المواد الأساسية | FR408 FR408HR، PCL-370HR؛ IT180A، Megtron 6 ((Panasonic) ؛ روجرز 4350، روجرز 4003، روجرز 3003، روجرز/تاكونيك/أرلون/نيلكو المصفوفة بمادة FR-4 ((بما في ذلك المصفوفة الهجينة الجزئية Ro4350B مع FR-4) |
| 11 | لون قناع اللحام | أخضر، أسود، أحمر، أصفر، أبيض، أزرق، أرجواني، أخضر غامق، أسود غامق |
| 12 | خدمة الاختبار | أ.أ.أ.آي، الأشعة السينية، المسبار الطائر، اختبار الوظيفة، اختبار المادة الأولى |
| 13 | تحديد الملفات | التوجيه, V-CUT, Beveling |
| 14 | القوس والإلتواء | ≤0.5% |
| 15 | نوع HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | الحد الأدنى للفتحة الميكانيكية | 0.1ملم |
| 17 | فتحة الليزر الدقيقة | 0.075ملم |
ملف الشركة
شركة XHT للتكنولوجيا المحدودة تقع في هويجو، الصين. الشركة تقنية قوية ومهنية، مع نظام ضمان الجودة المثالي وتقدم اختبار تحليل الأداة.XHT هي واحدة من المهنية صانع PCB من الصينلدينا مصمم PCB محترف لمتطلبات تخطيط PCB الخاصة بك. نحن نصمم لوحات الدوائر المطبوعة الموحدة والمزدوجة والمتعددة الطبقات والصلبة والمرنة والمرنة والصلبة ، وتجميع PCB.من خلال إدارة البيانات، XHT قد تحسنت بشكل كبير كفاءة الإنتاج في الوضع النظام مدفوعة، وحققت الانتهاء في غضون 24 ساعة من وضع الطلب إلى التسليم،مساعدة المستخدمين على تقصير دورة البحث والتطويركمروج وممارس للصناعة 4.0، ستسرع XHT تكرارها الرقمي والذكي ، وستخلق بنشاط "منارة جديدة" للتصنيع الذكي في صناعة الإلكترونيات.
الأسئلة الشائعة
| س: ما هي تنسيقات الملفات التي تقبلونها للإنتاج؟ XHT: ملف Gerber: CAM350 RS274X ملف PCB: Protel 99SE، P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
| س: ما هي تنسيقات الملفات التي تقبلونها للإنتاج؟ XHT: ملف Gerber: CAM350 RS274X ملف PCB: Protel 99SE، P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
| س: كيف نضمن الجودة؟ XHT: دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم. دائماً تقرير التفتيش والفحص النهائي قبل الشحن |
| س: هل يمكننا فحص الجودة أثناء الإنتاج؟ إكس ات: نعم، نحن منفتحون وشفافون على كل عملية إنتاج بدون شيء نخفيه. نرحب بالعملاء الذين يفتشون عملية إنتاجنا ويتحققون من المنزل. |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
