إبراز
تجميع لوحة PCB المهنية,تجميع لوحة PCB ذات التصميم المرن,لوحة دائرة EMS قابلة للتعديل
,Flex Design PCB Board Assembly
,Adjustable EMS Circuit Board
-
سماكة مجلس1.6 مم ، 0.5 ~ 3.2 مم ، 0.2-3.0 مم ، 0.3 ~ 2.5 مم ، 2.0 م
-
النوعقابلة للتخصيص ، لوحة إلكترونية ، تجميع ثنائي الفينيل متعدد الكلور ، لوحة إنذار ثنائي الفينيل متعدد ا
-
التطبيقجهاز الإلكترونيات ، والإلكترونيات الاستهلاكية ، والمنتجات الإلكترونية ، والصناعية ، وما إلى ذلك
-
الموادFR-4
-
اللونأخضر ، لون مخصص ، أزرق بناءً على طلبك
-
طبقات1-28
-
مكان المنشأالصين
-
اسم العلامة التجاريةXHT
-
إصدار الشهاداتISO、IATF16949、RoSH
-
رقم الموديلXHT-PCBA-3
-
الحد الأدنى لكميةموك منخفض
-
تفاصيل التغليفكرتون مع كيس رغوة
-
وقت التسليم1-2 أسابيع
-
شروط الدفععبر البريد الإلكتروني، وسترين يونيون، موني جرام

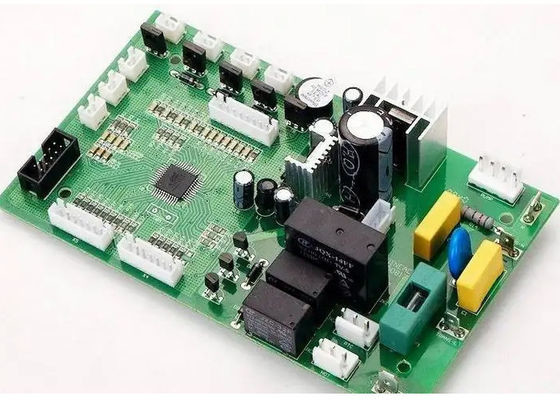

المهنية لوحة PCB وتركيب المكونات الإلكترونية EMS PCB و PCBA مصنع
Pcb/Smt/FR-4/طاقة الدوائر المطبوعة/تجميع لوحات متعددة الطبقات
تجميع PCB
تجميع PCB أو تجميع لوحة الدوائر المطبوعة ينطوي على عملية تجميع المكونات الإلكترونية على لوحة الدوائر المطبوعة لإنشاء جهاز إلكتروني وظيفي.تتضمن العملية وضع وحاميل المكونات المختلفة، بما في ذلك الأجهزة المثبتة على السطح وأجهزة الثقوب، وكذلك اختبار وتفتيش PCB المجمعة لضمان الجودة والوظيفة.
يمكن أن يتم تجميع PCB من قبل مزودي خدمات التصنيع الإلكتروني (EMS) ، ومصنعي لوحات الدوائر المطبوعة ، وموردي PCBA. تقدم هذه الكيانات مجموعة من الخدمات ،بما في ذلك النماذج الأولية السريعةإنتاج الكميات الكبيرة، ومصادر المكونات، ومراقبة الجودة والخدمات ذات القيمة المضافة، لتلبية الاحتياجات المحددة لعملائهم.
عادة ما تتضمن عملية تجميع PCB الخطوات الرئيسية التالية:
شراء المكونات: شراء المكونات الإلكترونية من الموردين بناءً على لائحة المواد (BOM) المقدمة من العميل.
إنتاج الـ PCB: إنتاج الـ PCB وفقًا لمواصفات التصميم ، بما في ذلك الحفر والحفر وقناع اللحام وتطبيق الشاشة الحريرية لأثر النحاس.
تطبيق معجون اللحام: قم بتطبيق معجون اللحام على اللوحة الالكترونية المقطعة باستخدام القالب لتحديد المنطقة التي سيتم وضع المكونات فيها.
وضع المكونات: استخدم آلات وضع تلقائية لوضع المكونات بدقة على لوحة PCB ، لمكونات تركيب السطح ، ولإدخال يدوي أو تلقائي للمكونات من خلال الثقب.
إعادة لحام التدفق: تمرير PCB مع المكونات وعجينة الحام من خلال فرن إعادة التدفق لإذابة معجون الحام وتشكيل اتصالات كهربائية.
التفتيش والاختبار: يتم إجراء التفتيش البصري الآلي (AOI) والاختبار داخل الدوائر (ICT) لضمان جودة ووظيفة PCB المجمعة.
التجميع النهائي: يتم تنفيذ عمليات إضافية مثل الطلاء المتوافق والإعداد والجميع الميكانيكي حسب الحاجة.
يعد تجميع PCB مرحلة حاسمة في إنتاج الأجهزة الإلكترونية ، ومن المهم العمل مع شريك ذو خبرة وموثوقية لضمان نجاح تجميع PCB عالي الجودة.
أسئلة وأجوبة:
س: ما هي الملفات التي تستخدمها في تصنيع PCBA؟
ج: جربر أو إيغل، قائمة BOM، PNP وموقع المكونات.
س: هل من الممكن أن تقدم عينة؟
ج: نعم ، يمكننا تخصيص عينات لاختبارك قبل الإنتاج الضخم.
س: كم من الوقت يمكنني الحصول على الاقتباس بعد إرسال Gerber، BOM وإجراءات الاختبار؟
ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24 ساعة لاقتباس PCBA.
س: كيف يمكنني معرفة عملية إنتاج PCBA الخاصة بي؟
ج: 7-10 أيام لإنتاج PCB وشراء المكونات ، و 10 أيام لتجميع PCB واختبارها.
هل تصميمي آمن عندما أرسله إليك؟
يتم الاحتفاظ بملفاتك بأمان تام وآمن بينما كيرونغدا في حوزتها. لا يتم مشاركة ملفاتك مع أي أطراف ثالثة، فقط زملائنا لديهم الوصول إلى ملفات التصميم الخاصة بك.بما أنهم ملككنحن نحترم حقوق الطبع والنشر لملفاتك. العميل يتحكم في التصرف بهذه الملفات حسب متطلباتك والموافقة المكتوبة.
س. ما هو الضمان؟
الضمان هو عامين.
مزايانا:
1البرنامج والاختبار الوظيفي والحزمة من قبل مجانا.
2جودة عالية: معيار IPC-A-610E، اختبار E، الأشعة السينية، اختبار AOI، مراقبة الجودة، اختبار وظيفي بنسبة 100٪.
3الخدمة المهنية: تصنيع PCB / FPC / Aluminium ، SMT ، DIP ، مصادر المكونات ، OEM مع 21 عامًا من الخبرة.
4الشهادات: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
SMT
سيتم تركيب المكونات على لوحة الدوائر من خلال SMT mounter ويتم الكشف عن AOI البصري التلقائي عبر الإنترنت إذا بعد الاختبار، يتم تعيين منحنى درجة حرارة فرن إعادة التدفق الكامل للسماح لوحة الدوائر التدفق من خلال لحام إعادة التدفق.
DIP
1عملية معالجة DIP هي: إدخال الثقب →AOI→ لحام الموجة → محول القطع →AOI→ تصحيح → غسل → فحص الجودة.
2"بعد لحام الموجات، سيتم مسح المنتجات بواسطة معدات AOI للتأكد من عدم حدوث خطأ".
| PCBA مفتاح يدوي | PCB + مصادر المكونات + التجميع + التعبئة | ||||
| تفاصيل التجميع | خطوط SMT و Through-hole ، ISO | ||||
| وقت التنفيذ | النموذج الأول: 15 يوم عمل الطلب الجماعي: 20 ~ 25 يوم عمل | ||||
| اختبار المنتجات | اختبار المسبار الطائر، فحص الأشعة السينية، اختبار AOI، اختبار وظيفي | ||||
| كمية | الحد الأدنى للكمية: 1 قطعة نموذج، طلب صغير، طلب جماعي، كل شيء على ما يرام | ||||
| الملفات التي نحتاجها | PCB: ملفات Gerber ((CAM ، PCB ، PCBDOC) | ||||
| الملفات التي نحتاجها | المكونات: قائمة المواد ((قائمة BOM)) | ||||
| الملفات التي نحتاجها | التجميع: ملف "التقاط" | ||||
| حجم لوحة الـ PCB | الحجم الدقيق: 0.25 * 0.25 بوصة ((6 * 6mm) | ||||
| الحجم الأقصى: 20 * 20 بوصة ((500 * 500 مم) | |||||
| نوع اللحام PCB | معجون اللحام القابل للذوبان بالماء، خالي من الرصاص وفقًا لـ RoHS | ||||
| تفاصيل المكونات | السلبية إلى 0201 الحجم | ||||
| تفاصيل المكونات | BGA و VFBGA | ||||
| تفاصيل المكونات | ناقلات رقائق بلا رصاص / CSP | ||||
| تفاصيل المكونات | مجموعة SMT ذات الجانبين | ||||
| تفاصيل المكونات | الصوت النقيق إلى 0.8 ميل | ||||
| تفاصيل المكونات | إصلاح و إعادة تشغيل جهاز BGA | ||||
| تفاصيل المكونات | إزالة الجزء واستبداله | ||||
| حزمة المكونات | شريط مقطوع، أنبوب، ملفات، أجزاء فضفاضة | ||||
| تجميع PCB | الحفر ---- التعرض ------- الطلاء ------- التثبيت و إزالة ------- الاختبار الكهربائي ------- SMT ------- لحام الموجات ------- التجميع ------- تكنولوجيا المعلومات والاتصالات ------- اختبار الوظائف ------- اختبار درجة الحرارة والرطوبة | ||||
المهنية لوحة PCB وتركيب المكونات الإلكترونية EMS PCB و PCBA مصنع
مقدمة
لدينا سلسلة إمدادات قوية للمكونات الإلكترونية، يمكننا أن نقدم سعر تنافسي لقائمة بطاقة الطلب الخاصة بك.
الخدمة
نحن متخصصون في توفير حلول EMS شاملة لتلبية الاحتياجات الفريدة لعملائنا.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
