مزايا لوحة الدوائر ذات الطبقة الواحدة
(1) التكلفة المنخفضة: تكلفة تصنيع لوحات PCB ذات طبقة واحدة منخفضة نسبيًا ، لأن طبقة واحدة فقط من ورق النحاس وطبقة واحدة من الركيزة مطلوبة ،وعملية التصنيع بسيطة نسبيا.
(2) سهولة الإنتاج: بالمقارنة مع أنواع الهيكلية الأخرى من لوحات PCB ، فإن طريقة إنتاج لوحات PCB ذات طبقة واحدة بسيطة نسبيًا ،تحتاج فقط إلى تنفيذ الأسلاك من جانب واحد والتآكل من طبقة واحدة، لذا صعوبة الإنتاج منخفضة.
(3) موثوقية عالية: لا يحتوي لوحة PCB ذات الطبقة الواحدة على سلك متعدد الطبقات واتصال ، لذلك ليس من السهل حل مشاكل الدائرة القصيرة والتداخل ، مع موثوقية عالية.
(4) مناسبة للدائرة البسيطة: لوح PCB من طبقة واحدة مناسب لتصميم الدوائر البسيطة ، مثل أضواء LED والصوت ، وما إلى ذلك ، يمكن أن تلبي معظم متطلبات التعقيد المنخفض للدائرة.
مزايا لوحات الدوائر متعددة الطبقات
1، كثافة تجميع لوحات الدوائر المتعددة الطبقات مرتفعة ، الحجم صغير ، مع حجم المنتجات الإلكترونية يصبح أصغر وأصغر ،وظيفة لوحة الدوائر PCB أيضا وضع متطلبات أعلى، الطلب على لوحات الدوائر متعددة الطبقات يزداد أيضا.
2، اختيار خط وضع لوحة الدوائر PCB متعددة الطبقات هو مريح، يتم تقصير طول خط وضع إلى حد كبير، يتم تقليل خط وضع بين المكونات الإلكترونية،ولكن أيضا تحسين معدل نقل إشارة البيانات.
3بالنسبة للدائرة عالية التردد ، بعد دخولها الأرض ، يحتوي خط الإشارة على عائق طبيعي ثابت منخفض للأرض ،والمعوقة المميزة للدائرة الكهربائية تقل كثيراوالذي له تأثير مهم في اعتراض
4بالنسبة للمنتجات الإلكترونية التي تتطلب متطلبات أعلى لوظيفة تبديد الحرارة ، يمكن تثبيت طبقة تبديد الحرارة في القلب المعدني على لوحة الدوائر متعددة الطبقات ،الذي هو مريح لتلبية متطلبات الحماية، تبديد الحرارة ووظائف خاصة أخرى.
ما نحتاجه:
* ملفات Gerber من PCB العارية
* ملف المواد يجب أن يتضمن: رقم الجزء من الشركة المصنعة، نوع الجزء، نوع التعبئة والتغليف
أماكن المكونات المدرجة حسب المشاركات المرجعية والكمية
* مواصفات الأبعاد للمكونات غير القياسية
* رسم التجميع، بما في ذلك أية إشعارات تغيير
* إجراءات الاختبار النهائية (إن وجدت)
سمك النحاس | 1 أونصة ~ 3 أونصة،0.5-5 أوز | المواد الأساسية | FR4، الألومنيوم، TG، روجرز، CEM-1 |
سمك اللوحة | 1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0mm | الحد الأدنى عرض الخط | 3mi، 4mil، 0.1mm، 0.1mm ((فلاش الذهب) / 0.15mm ((HASL) ، 0.1 10mm |
الحد الأدنى لحجم الثقب | 0.25ملم، 0.1ملم، 0.2ملم، 0.15-0.2ملم، 0.1ملم-1ملم | التشطيب السطحي | HASL، OSP، ENIG، HASL خالية من الرصاص، الذهب الغمر |
الحد الأدنى من المسافة بين الخطوط | 0.003، 4ميل، 0.2ميل، 0.15ميل، 0.1ميل) | اسم المنتج | لوحة الدوائر المطبوعة، تصميم 94V0 PCB / تصنيع PCB |
التطبيق | جهاز إلكتروني، إلكترونيات المستهلك، المنتجات الإلكترونية، الصناعية، وهلم جرا | قناع لحام | الأزرق، الأخضر، الأحمر، الأزرق، الأبيض، الأسود، الأصفر، الأخضر، الأسود، الأبيض، الأحمر، الأزرق، الخ |
طبقة | 1~20 طبقة، 1-24 طبقة | الـ (رو) | خالي من الرصاص |
PCBA مفتاح يدوي | PCB + مصادر المكونات + التجميع + التعبئة | ||||
تفاصيل التجميع | خطوط SMT و Through-hole ، ISO | ||||
وقت التنفيذ | النموذج الأول: 15 يوم عمل الطلب الجماعي: 20 ~ 25 يوم عمل | ||||
اختبار المنتجات | اختبار المسبار الطائر، فحص الأشعة السينية، اختبار AOI، اختبار وظيفي | ||||
كمية | الحد الأدنى للكمية: 1 قطعة نموذج، طلب صغير، طلب جماعي، كل شيء على ما يرام | ||||
الملفات التي نحتاجها | PCB: ملفات Gerber ((CAM ، PCB ، PCBDOC) | ||||
الملفات التي نحتاجها | المكونات: قائمة المواد ((قائمة BOM)) | ||||
الملفات التي نحتاجها | التجميع: ملف "التقاط" | ||||
حجم لوحة الـ PCB | الحجم الدقيق: 0.25 * 0.25 بوصة ((6 * 6mm) | ||||
الحجم الأقصى: 20 * 20 بوصة ((500 * 500 مم) | |||||
نوع اللحام PCB | معجون اللحام القابل للذوبان بالماء، خالي من الرصاص وفقًا لـ RoHS | ||||
تفاصيل المكونات | السلبية إلى 0201 الحجم | ||||
تفاصيل المكونات | BGA و VFBGA | ||||
تفاصيل المكونات | ناقلات رقائق بلا رصاص / CSP | ||||
تفاصيل المكونات | مجموعة SMT ذات الجانبين | ||||
تفاصيل المكونات | الصوت النقيق إلى 0.8 ميل | ||||
تفاصيل المكونات | إصلاح و إعادة تشغيل جهاز BGA | ||||
تفاصيل المكونات | إزالة الجزء واستبداله | ||||
حزمة المكونات | شريط مقطوع، أنبوب، ملفات، أجزاء فضفاضة | ||||
تجميع PCB | الحفر ---- التعرض ------- الطلاء ------- التثبيت و إزالة ------- الاختبار الكهربائي ------- SMT ------- لحام الموجات ------- التجميع ------- تكنولوجيا المعلومات والاتصالات ------- اختبار الوظائف ------- اختبار درجة الحرارة والرطوبة |
س: ما هي الملفات التي تستخدمها في تصنيع PCBA؟
ج: جربر أو إيغل، قائمة BOM، PNP وموقع المكونات.
س: هل من الممكن أن تقدم عينة؟
ج: نعم ، يمكننا تخصيص عينات لاختبارك قبل الإنتاج الضخم.
س: كم من الوقت يمكنني الحصول على الاقتباس بعد إرسال Gerber، BOM وإجراءات الاختبار؟
ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24 ساعة لاقتباس PCBA.
س: كيف يمكنني معرفة عملية إنتاج PCBA الخاصة بي؟
ج: 7-10 أيام لإنتاج PCB وشراء المكونات ، و 10 أيام لتجميع PCB واختبارها.
هل تصميمي آمن عندما أرسله إليك؟
يتم الاحتفاظ بملفاتك بأمان تام وآمن بينما كيرونغدا في حوزتها. لا يتم مشاركة ملفاتك مع أي أطراف ثالثة، فقط زملائنا لديهم إمكانية الوصول إلى ملفات التصميم الخاصة بك.بما أنهم ملككنحن نحترم حقوق الطبع والنشر لملفاتك. العميل يتحكم في التصرف بهذه الملفات حسب متطلباتك والموافقة المكتوبة.
س. ما هو الضمان؟
الضمان هو عامين.

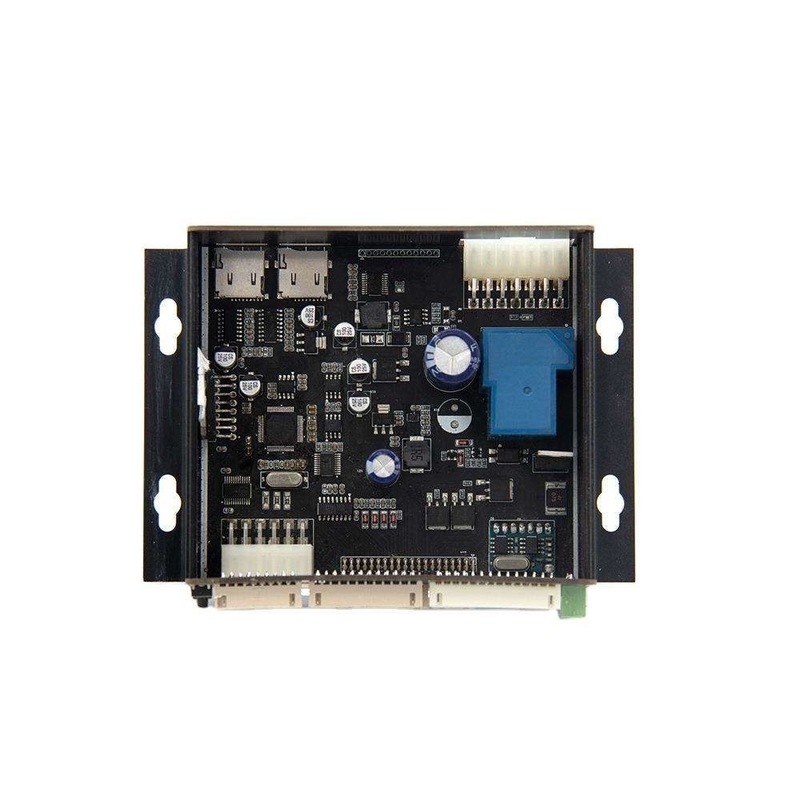

النموذج الأولي لجلسة لوحة الدوائر السريعة EMS PCBA السعر التنافسي
لدينا سلسلة إمدادات قوية للمكونات الإلكترونية، يمكننا أن نقدم سعر تنافسي لقائمة بطاقة الطلب الخاصة بك.
نحن متخصصون في توفير حلول EMS شاملة لتلبية الاحتياجات الفريدة لعملائنا.
