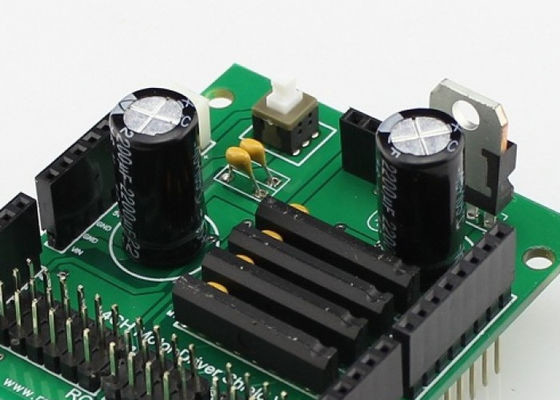

Customizable Full Automatic PCB Components Assembly Min Laser Aperture

قابلة للتخصيص الكامل أوتوماتيكي PCB المكونات التجميع الحد الأدنى من فتحة الليزر

  • إبراز

    تجميع مكونات PCB القابلة للتخصيص,التجميع الكامل لأجزاء PCB الآلية,تجميع لوحة الدوائر المطبوعة القابلة للتخصيص

    ,

    Full Automatic PCB Components Assembly

    ,

    Customizable Printed Circuit Board Assembly

  • المواد
    FR-4
  • اللون
    أخضر ، لون مخصص ، أزرق بناءً على طلبك
  • سماكة النحاس
    1 أوقية ، 0.5-2.0 أوقية ، 1-3 أوقية ، 0.5-5 أوقية ، 0.5-4 أوقية
  • سماكة مجلس
    1.6 مم ، 0.5 ~ 3.2 مم ، 0.2-3.0 مم ، 0.3 ~ 2.5 مم ، 2.0 مم
  • Min. دقيقة. line width عرض الخط
    3 مي ، 4 ميل ، 0.1 مم ، 0.1 مم (ذهبي فلاش) / 0.15 مم (HASL) ، 0.1 0 مم
  • التطبيق
    جهاز الإلكترونيات ، والإلكترونيات الاستهلاكية ، والمنتجات الإلكترونية ، والصناعية ، وما إلى ذلك
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    XHT
  • إصدار الشهادات
    ISO、IATF16949、RoSH
  • رقم الموديل
    XHT-تجميع لوحة الدوائر المطبوعة-2
  • الحد الأدنى لكمية
    موك منخفض
  • تفاصيل التغليف
    كرتون مع كيس رغوة
  • وقت التسليم
    5-8 أيام عمل
  • شروط الدفع
    عبر البريد الإلكتروني، وسترين يونيون، موني جرام
  • القدرة على العرض
    600000+ قطعة/فم

قابلة للتخصيص الكامل أوتوماتيكي PCB المكونات التجميع الحد الأدنى من فتحة الليزر

تحويل سريع للوحة PCB/PCB متعدد الطبقات/Fr-4/Pcba/OEM من لوحة الدوائر

SMT



سوف تقوم SMT معالجة التصحيحات بشراء المكونات وفقا ل BOM، BOM المقدمة من قبل العملاء وتأكيد خطة PMC للإنتاج. بعد الانتهاء من العمل التحضيري،سنبدأ برمجة SMT، تصنع شبكة الفولاذ بالليزر وطباعة معجون اللحام وفقا لعملية SMT.



سيتم تركيب المكونات على لوحة الدوائر عن طريق SMT، وسيتم إجراء الكشف عن AOI التلقائي بصري عبر الإنترنت إذا لزم الأمر. بعد الاختبار،يتم تعيين منحنى درجة حرارة فرن إعادة التدفق المثالي للسماح لوحة الدوائر بالجريان من خلال لحام إعادة التدفق.



بعد فحص IPQC اللازم ، يمكن بعد ذلك تمرير مادة DIP عبر لوحة الدوائر باستخدام عملية DIP ثم من خلال لحام الموجة.ثم حان الوقت لتنفيذ عملية ما بعد الفرن اللازمة.



بعد الانتهاء من جميع العمليات المذكورة أعلاه، ستقوم جهاز الجودة بإجراء اختبار شامل لضمان جودة المنتج.



DIP

1عملية معالجة DIP هي: إدخال الثقب →AOI→ لحام الموجة → محول القطع →AOI→ تصحيح → غسل → فحص الجودة.



2"بعد لحام الموجات، سيتم مسح المنتجات بواسطة معدات AOI للتأكد من عدم حدوث أي خطأ".





ما نحتاجه:

* ملفات Gerber من PCB العارية
* ملف المواد يجب أن يتضمن: رقم الجزء من الشركة المصنعة، نوع الجزء، نوع التعبئة والتغليف
أماكن المكونات المدرجة حسب المشاركات المرجعية والكمية
* مواصفات الأبعاد للمكونات غير القياسية
* رسم التجميع، بما في ذلك أية إشعارات تغيير
* إجراءات الاختبار النهائية (إن وجدت)





سمك النحاس 1 أونصة ~ 3 أونصة،0.5-5 أوز المواد الأساسية FR4، الألومنيوم، TG، روجرز، CEM-1
سمك اللوحة 1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0mm الحد الأدنى عرض الخط 3mi، 4mil، 0.1mm، 0.1mm ((فلاش غولد) / 0.15mm ((HASL) ، 0.1 10mm
الحد الأدنى لحجم الثقب 0.25ملم، 0.1ملم، 0.2ملم، 0.15-0.2ملم، 0.1ملم-1ملم التشطيب السطحي HASL، OSP، ENIG، HASL خالية من الرصاص، الذهب الغمر
الحد الأدنى من المسافة بين الخطوط 0.003، 4ميل، 0.2ميل، 0.15ميل، 0.1ميل) اسم المنتج لوحة الدوائر المطبوعة، تصميم 94V0 PCB / تصنيع PCB
التطبيق جهاز إلكتروني، إلكترونيات المستهلك، المنتجات الإلكترونية، الصناعية، وهلم جرا قناع لحام الأزرق، الأخضر، الأحمر، الأزرق، الأبيض، الأسود، الأصفر، الأخضر، الأسود، الأبيض، الأحمر، الأزرق، الخ
طبقة 1~20 طبقة، 1-24 طبقة الـ (رو) خالي من الرصاص



PCBA مفتاح يدوي PCB + مصادر المكونات + التجميع + التعبئة
تفاصيل التجميع خطوط SMT و Through-hole ، ISO
وقت التنفيذ النموذج الأول: 15 يوم عمل الطلب الجماعي: 20 ~ 25 يوم عمل
اختبار المنتجات اختبار المسبار الطائر، فحص الأشعة السينية، اختبار AOI، اختبار وظيفي
كمية الحد الأدنى للكمية: 1 قطعة نموذج، طلب صغير، طلب جماعي، كل شيء على ما يرام
الملفات التي نحتاجها PCB: ملفات Gerber ((CAM ، PCB ، PCBDOC)
الملفات التي نحتاجها المكونات: قائمة المواد ((قائمة BOM))
الملفات التي نحتاجها التجميع: ملف "التقاط"
حجم لوحة الـ PCB الحجم الدقيق: 0.25 * 0.25 بوصة ((6 * 6mm)
الحجم الأقصى: 20 * 20 بوصة ((500 * 500 مم)
نوع اللحام PCB معجون اللحام القابل للذوبان بالماء، خالي من الرصاص وفقًا لـ RoHS
تفاصيل المكونات السلبية إلى 0201 الحجم
تفاصيل المكونات BGA و VFBGA
تفاصيل المكونات ناقلات رقائق بلا رصاص / CSP
تفاصيل المكونات مجموعة SMT ذات الجانبين
تفاصيل المكونات الصوت النقيق إلى 0.8 ميل
تفاصيل المكونات إصلاح و إعادة تشغيل جهاز BGA
تفاصيل المكونات إزالة الجزء واستبداله
حزمة المكونات شريط مقطوع، أنبوب، ملفات، أجزاء فضفاضة
تجميع PCB الحفر ---- التعرض ------- الطلاء ------- التثبيت و إزالة ------- الاختبار الكهربائي ------- SMT ------- لحام الموجات ------- التجميع ------- تكنولوجيا المعلومات والاتصالات ------- اختبار الوظائف ------- اختبار درجة الحرارة والرطوبة



أسئلة وأجوبة

س: ما هي الملفات التي تستخدمها في تصنيع PCBA؟

ج: جربر أو إيغل، قائمة BOM، PNP وموقع المكونات.

س: هل من الممكن أن تقدم عينة؟

ج: نعم ، يمكننا تخصيص عينات لاختبارك قبل الإنتاج الضخم.

س: كم من الوقت يمكنني الحصول على الاقتباس بعد إرسال Gerber، BOM وإجراءات الاختبار؟

ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24 ساعة لاقتباس PCBA.

س: كيف يمكنني معرفة عملية إنتاج PCBA الخاصة بي؟

ج: 7-10 أيام لإنتاج PCB وشراء المكونات ، و 10 أيام لتجميع PCB واختبارها.

هل تصميمي آمن عندما أرسله إليك؟

يتم الاحتفاظ بملفاتك بأمان تام وآمن بينما كيرونغدا في حوزتها. لا يتم مشاركة ملفاتك مع أي أطراف ثالثة، فقط زملائنا لديهم الوصول إلى ملفات التصميم الخاصة بك.بما أنهم ملككنحن نحترم حقوق الطبع والنشر لملفاتك. العميل يتحكم في التصرف في هذه الملفات حسب متطلباتك والموافقة المكتوبة.

س. ما هو الضمان؟

الضمان هو عامين.
