48V Battery Protection Board Prototype PCB Assembly Lithium Battery Management BMS

48 فولت بطارية حماية لوحة النموذج PCB التجميع بطارية الليثيوم إدارة BMS

  • إبراز

    48 فولت بطارية تجميع PCB النموذجية,لوحة حماية بطارية 48 فولت,نظام إدارة بطارية الليثيوم

    ,

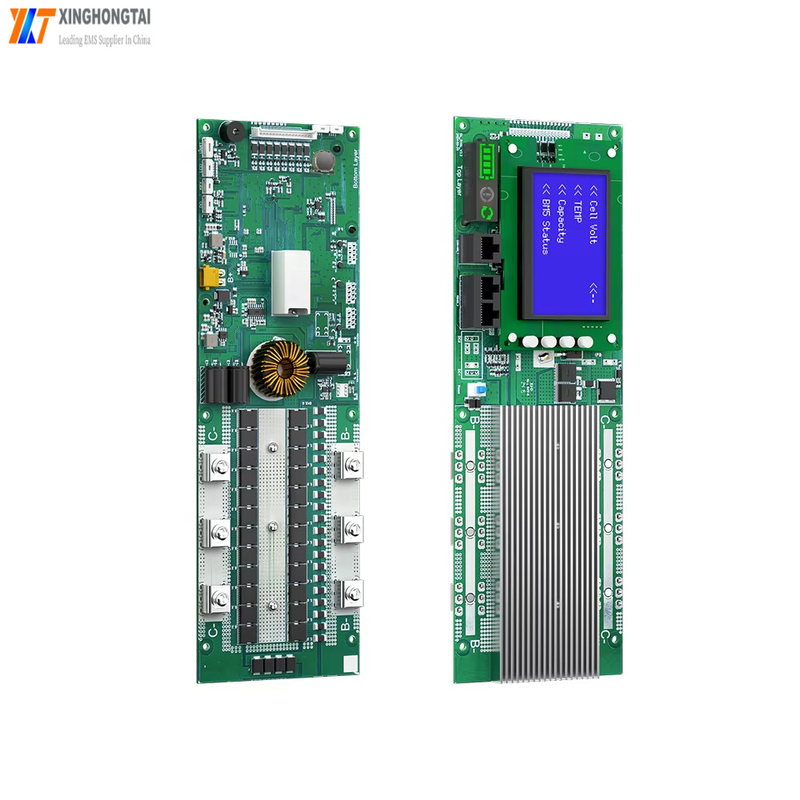

    48V Battery Protection Board

    ,

    Lithium Battery Management BMS

  • الجهد الخارجي
    110 فولت/120 فولت/220 فولت/230 فولت/240 فولت
  • الجهد المدخل
    تيار مستمر 12/تيار مستمر 24/تيار مستمر 48 فولت
  • تردد الإخراج
    50 ~ 60 هرتز
  • نوع الإخراج
    العازب
  • لون قناع اللحام
    أزرق ، أخضر ، أحمر ، أسود ، أبيض ، إلخ
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    XHT
  • إصدار الشهادات
    CE,RoHs,UL,FCC,ISO
  • رقم الموديل
    إكس إتش تي بي إم إس 01
  • الحد الأدنى لكمية
    10
  • الأسعار
    USD70-100/PCS
  • تفاصيل التغليف
    تعبئة بنية للطاقة الخضراء، تعبئة صديقة للبيئة
  • وقت التسليم
    5-8 أيام عمل
  • شروط الدفع
    L/C، T/T
  • القدرة على العرض
    5000

48 فولت بطارية حماية لوحة النموذج PCB التجميع بطارية الليثيوم إدارة BMS

وصف المنتج:

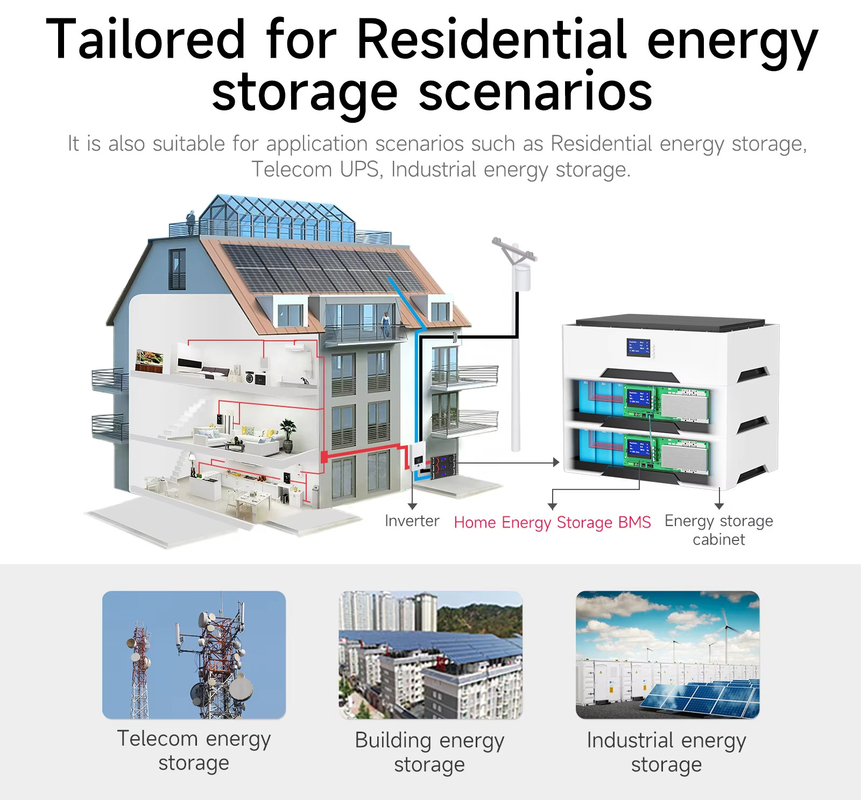

هذا المنتج مناسب لإمدادات الطاقة الاحتياطية لاتصالات بطارية الليثيوم من 16 سلسلة وأقل، ويوفر وظائف الحماية والاسترداد من الجهد الزائد والجهد المنخفض والتيار الزائد ودرجة الحرارة العالية ودرجة الحرارة المنخفضة والدائرة القصيرة. تحقيق القياس الدقيق لـ SOc وإحصائيات حالة صحة SOH في عملية الشحن والتفريغ. تحقيق توازن الجهد أثناء عملية الشحن. من خلال التفاعل بين الإنسان والحاسوب، عرض وتعيين معلمات حماية التنبيه مثل الجهد والتيار ودرجة الحرارة، وتخزين وعرض البيانات في الوقت الفعلي والبيانات التاريخية للبطارية. لديه مجموعة متنوعة من أوضاع الخمول والاستيقاظ. من خلال ناقل RS 485 لتحقيق اتصال آلة موازية لغرفة البطارية. اتصال البيانات مع المضيف من خلال اتصال RS485، وتكوين المعلمات ومراقبة البيانات من خلال التفاعل بين الإنسان والحاسوب لبرنامج الكمبيوتر العلوي. يمكن استخدامه على نطاق واسع في محطات القاعدة الداخلية والخارجية، مثل محطة القاعدة المتكاملة، ومحطة الهامش، ومحطة التفريغ المباشر، ومحطة Acer، ومحطة القاعدة الشمسية، ومحطة قاعدة تخزين طاقة الشبكة الصغيرة وتطبيقات تخزين الطاقة الأخرى.



يوفر نظام إدارة البطاريات لدينا وظائف الحماية والاسترداد لمجموعات البطاريات، مثل الجهد الزائد، والجهد المنخفض، والتيار الزائد، ودرجة الحرارة العالية، ودرجة الحرارة المنخفضة، والدائرة القصيرة، واتصال الشاحن العكسي، ويمكن تحقيق توازن الجهد أثناء عمليات الاستعداد والشحن. آمن وموثوق.



معلمات المنتج
التكوين الأساسي






الوظيفة الأساسية
القدرة المقدرة
100 أمبير

الموازنة
وظيفة
نوع التوازن
التوازن السلبي
أوتار
15 ثانية
توازن التيار
60 مللي أمبير
التيار المقدر للشحن والتفريغ
100 أمبير



أخذ عينات درجة الحرارة
درجة حرارة الخلية
15 قناة
دقة أخذ العينات ±2 درجة مئوية
الحد الأقصى لتيار الشحن
10أ☑
20 أمبير □
درجة حرارة MOS
1 قناة
دقة أخذ العينات ±2 درجة مئوية
أقصى جهد للشحن
58 فولت
درجة الحرارة المحيطة
1 قناة
دقة أخذ العينات ±2 درجة مئوية

تواصل
منفذ الاتصالات 1
RS485_1 اتصال متوازي في حزمة البطارية
منفذ الاتصالات 2
شاشة RS485_2







وظائف أخرى
(نعم للوظائف المضمنة؛لا للوظائف الاختيارية)
وظيفة الشحن المسبق
لا□ نعم☑
تخزين البيانات
ذاكرة EEPROM (1000 قطعة) فلاش (10000+)
حماية من عكس القطبية
لا□ نعم☑
صفارة
لا□ نعم☑
مؤشر LED
لا□ نعم☑
الاتصال الجاف
لا□ نعم☑
مفتاح التيار الضعيف
لا☑ نعم□
إعادة الضبط/النوم/الاستيقاظ
لا□ نعم☑
عرض
لا□ التبديل بين الصينية والإنجليزية ☑
المُحرر (حماية الطاقة الرئيسية الثانوية)
لا☑ نعم□
فيلم التدفئة
لا☑ نعم□ حماية ثانوية□
جيروسكوب
لا☑ نعم□
بلوتوث/نظام تحديد المواقع العالمي (GPS)
لا☑ نعم□
السمات الكهربائية
غرض
الحد الأدنى
الأعلى
يكتب
وحدة
جهد التشغيل العادي
36
60
52
الخامس
جهد الشحن العادي
42
60
54
الخامس
نطاق درجة حرارة التشغيل
-20
70
25
درجة مئوية
نطاق الرطوبة التشغيلية
10
85
/
%
تيار الشحن المستمر
/
100
/
أ
تيار التفريغ المستمر
/
100
/
أ
مقاومة داخلية لمخرج التفريغ
<10
م أوم
استهلاك الطاقة أثناء التشغيل العادي
<35
م أ
إجمالي استهلاك الطاقة الثابت
/
170
50
و أ
تكوين المعلمات الأساسية
غرض
قابل للتعيين
أو لا
المعلمة
القيمة الافتراضية
ملاحظة


تحديد تيار الشحن
لا
قيمة حد تيار الشحن
10 أمبير
التباين الطبيعي:±1A
نعم
تحديد تيار الشحن السلبي
الوضع 4: حماية التيار الزائد أثناء الشحن افتح حد التيار 10 أمبير
عندما يتجاوز تيار الشحن تيار حماية التيار الزائد للشحن (1 أو 2)، ويصل إلى وقت التأخير، فإنه سيؤدي إلى تشغيل "حماية التيار الزائد للشحن (1 أو 2)"؛ وفي الوقت نفسه، سيتم إيقاف تشغيل MOS الشحن وبدء الشحن المحدد للتيار.
يرجى الرجوع إلى وضع الإعداد لتيار الشحن
قيمة إدارة الحالة الخاملة
نعم
قيمة الجهد الخامل
3.3 فولت
التباين الطبيعي: ±0.05 فولت
نعم
زمن تأخير الخمول
24 ساعة
/



الموازنة
نعم
البدء في موازنة الجهد
3.45 فولت
عندما يكون تيار الشحن > 1.45 أمبير،
نعم
البدء في موازنة فرق الجهد
20 ملي فولت
جهد البدء و
تم تلبية كلا من فرق الضغط الافتتاحي.
لا
موازنة التيار
/
التباين الطبيعي: 40-100 مللي أمبير


إعداد الشحن الكامل
نعم
الجهد المستمر
52.2 فولت ± 0.5 فولت
عند الشحن بجهد ثابت، إذا كان الجهد الإجمالي أكبر من قيمة الجهد الثابت وكان التيار أقل من قيمة التيار الثابت، فسوف يعتبر BMS أن سعة البطارية ممتلئة وسيتم قطع MOSFET الشحن.
نعم
تيار مستمر
1.5 أمبير ± 0.5 أمبير

ضبط السعة

نعم
القدرة المقدرة
100 أمبير
/
القدرة المتبقية
70 أمبير
تكوين معلمات الحماية 1
غرض
الحالة الافتراضية
قابل للتعيين أم لا
المعلمة
القيمة الافتراضية
ملاحظة


حماية الخلية من الجهد الزائد




على




نعم
جهد الحماية
3.85 فولت
التباين الطبيعي: ±0.05 فولت
وقت تأخير الحماية
1000 مللي ثانية
التباين الطبيعي: 500~3000 مللي ثانية
جهد استرداد الحماية
3.34 فولت
التباين الطبيعي: ±0.05 فولت


حماية الخلية من انخفاض الجهد




على




نعم
جهد الحماية
2.50 فولت
التباين الطبيعي: ±0.05 فولت
تأخير الحماية
1000 مللي ثانية
التباين الطبيعي: 500~3000 مللي ثانية
جهد استرداد الحماية
3.0 فولت
التباين الطبيعي: ±0.05 فولت


حماية شاملة من الجهد الزائد




على




نعم
جهد الحماية
55.5 فولت
التباين الطبيعي: ±0.5 فولت
وقت تأخير الحماية
1000 مللي ثانية
التباين الطبيعي: 500~3000 مللي ثانية
جهد استرداد الحماية
51.0 فولت
التباين الطبيعي: ±0.5 فولت


حماية شاملة من انخفاض الجهد



على



نعم
جهد الحماية
40.5 فولت
التباين الطبيعي: ±0.5 فولت
تأخير الحماية
1000 مللي ثانية
التباين الطبيعي: 500~3000 مللي ثانية
جهد استرداد الحماية
45.0 فولت
التباين الطبيعي: ±0.5 فولت




حماية من الدوائر القصيرة
على
لا
تيار حماية الدائرة القصيرة
310 أ
التباين الطبيعي: 310±10A
على
/
حالة الحماية
تحميل دائرة قصر
/
على
لا
وقت تأخير حماية الدائرة القصيرة
≤500 ميكرون
/
على
/
حالة استرداد الحماية من ماس كهربائي
الشحن أو الاسترداد اليدوي
/






حماية درجة الحرارة المحيطة







على







نعم
حماية من ارتفاع درجة الحرارة
65 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
حماية الاسترداد
60 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
تأخير الحماية
4000 ميلي ثانية
التباين الطبيعي:
3500-4500 مللي ثانية
حماية تحت درجة الحرارة
-20 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
حماية الاسترداد
-10 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
تأخير الحماية
4000 ميلي ثانية
التباين الطبيعي:
3500-4500 مللي ثانية
تكوين معلمات الحماية 2
غرض
الحالة الافتراضية
قابل للتعيين أم لا
المعلمة
القيمة الافتراضية
ملاحظة















حماية من التيار الزائد
على
نعم
تيار حماية التيار الزائد للشحن 1
60 أ
التباين الطبيعي: ±2A
على
نعم
تأخير وقت شحن حماية التيار الزائد 1
4000 ميلي ثانية
التباين الطبيعي: 2000~6000 مللي ثانية
على
نعم
تيار حماية الشحن الزائد 2
120 أ
التباين الطبيعي:±3A
على
نعم
تأخير وقت شحن حماية التيار الزائد 2
1000 مللي ثانية
التباين الطبيعي: 500~3000 مللي ثانية
على
نعم
تيار حماية التفريغ الزائد 1
105 أ
التباين الطبيعي: ±2A
على
نعم
تأخير وقت تفريغ الحماية من التيار الزائد 1
1000 مللي ثانية
التباين الطبيعي: 500~3000 مللي ثانية
على
نعم
تيار حماية التفريغ الزائد 2
120 أ
التباين الطبيعي:±3A
على
نعم
تأخير وقت تفريغ الحماية من التيار الزائد 2
500 مللي ثانية
التباين الطبيعي: 100~1500 مللي ثانية











حماية درجة حرارة الخلية
على
نعم
حماية من ارتفاع درجة الحرارة عند الشحن
55 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
على
نعم
استعادة الحماية من ارتفاع درجة الحرارة عند الشحن
50 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
على
نعم
تأخير الشحن بسبب ارتفاع درجة الحرارة
4000 ميلي ثانية
التباين الطبيعي: 3500-4500 مللي ثانية
على
نعم
حماية من التفريغ الزائد عن درجة الحرارة
60 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
على
نعم
استعادة الحماية من ارتفاع درجة الحرارة بسبب التفريغ
55 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
على
نعم
تأخير تفريغ الحماية من درجة الحرارة الزائدة
4000 ميلي ثانية
التباين الطبيعي: 3500-4500 مللي ثانية
على
نعم
الشحن تحت حماية درجة الحرارة
0 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
على
نعم
استعادة الشحن تحت حماية درجة الحرارة
3 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
على
نعم
الشحن تحت حماية درجة الحرارة
تأخير
4000 ميلي ثانية
التباين الطبيعي: 3500-4500 مللي ثانية
على
نعم
التفريغ تحت حماية درجة الحرارة
-20 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
على
نعم
التفريغ تحت حماية درجة الحرارة
استعادة
-15 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
على
نعم
التفريغ تحت حماية درجة الحرارة
تتابع
4000 ميلي ثانية
التباين الطبيعي: 3500-4500 مللي ثانية


حماية MOS من ارتفاع درجة الحرارة



على



نعم
حماية MOS من ارتفاع درجة الحرارة
105 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
إيقاف تشغيل درجة حرارة MOS الزائدة
95 درجة مئوية
التباين الطبيعي: ±2 درجة مئوية
تأخير درجة الحرارة الزائدة MOS
1000 مللي ثانية
التباين الطبيعي: 500-3000 مللي ثانية




التطبيقات:

حصلت XHT-PCBA-9 على العديد من الشهادات مثل ISO وIATF16949 وRoSH، مما يضمن جودة المنتج وموثوقيته العالية. يتم تصنيعها في الصين ولديها حد أدنى لكمية الطلب منخفض، مما يجعلها خيارًا ممتازًا للشركات الصغيرة والمتوسطة الحجم.

يوفر المنتج خدمات تجميع لوحات الدوائر المطبوعة EMS الكاملة التي تلبي أعلى معايير الجودة والكفاءة. وهو مناسب للاستخدام في تطبيقات مختلفة، بما في ذلك أنظمة الطاقة الشمسية، والضوابط الصناعية، والإلكترونيات الخاصة بالسيارات.

بفضل وزن المنتج الذي يبلغ 1 كجم فقط، فإن XHT-PCBA-9 خفيف الوزن وسهل التعامل معه. كما يتميز بتردد خرج 50 هرتز / 60 هرتز ووقت تسليم يتراوح من أسبوع إلى أسبوعين، مما يجعله خيارًا سريعًا وموثوقًا به للشركات التي تبحث عن أوقات استجابة سريعة.

يأتي المنتج XHT-PCBA-9 في كرتون مع تغليف كيس رغوي، مما يضمن وصول المنتج إلى وجهته في حالة ممتازة. شروط الدفع مرنة، مع قبول التحويلات البرقية، ويسترن يونيون، وموني جرام، مما يسهل على الشركات شراء المنتج.

في الختام، يعد XHT-PCBA-9 خيارًا ممتازًا للشركات التي تبحث عن منتج تجميع PCB EMS عالي الجودة. بفضل شهاداته، والحد الأدنى لكمية الطلب المنخفضة، ووقت التسليم السريع، وشروط الدفع المرنة، فهو خيار موثوق وفعال لتطبيقات مختلفة.



الدعم والخدمات:

يأتي منتج تجميع لوحة الدوائر المطبوعة EMS الخاص بنا مع دعم فني شامل وخدمات لضمان الأداء الأمثل والموثوقية. يتوفر فريق الخبراء لدينا لتقديم المساعدة في التثبيت والتكوين واستكشاف الأخطاء وإصلاحها والصيانة. كما نقدم خدمات الإصلاح والاستبدال في حالة وجود أي عيوب أو أعطال في المنتج. بالإضافة إلى ذلك، نقدم تحديثات وترقيات منتظمة للبرامج لإبقاء المنتج محدثًا بأحدث التقنيات والميزات. هدفنا هو ضمان حصول عملائنا على تجربة سلسة مع منتج تجميع لوحة الدوائر المطبوعة EMS الخاص بنا وتعظيم عائدهم على الاستثمار.



التعبئة والشحن:

تغليف المنتج:

سيتم تعبئة منتج EMS PCB Assembly بشكل آمن في أكياس مضادة للكهرباء الساكنة ووضعه في صندوق من الورق المقوى المتين مع حشوات رغوية واقية.

شحن:

نحن نقدم خدمة الشحن إلى جميع أنحاء العالم لمنتج تجميع PCB EMS. تشمل خيارات الشحن التوصيل القياسي والسريع والسريع. يمكن للعملاء اختيار طريقة الشحن المفضلة لديهم أثناء عملية الدفع.

سيتم تتبع جميع الشحنات وسيتلقى العملاء رقم تتبع بمجرد شحن المنتج. سيتم احتساب رسوم الشحن عند الدفع بناءً على الوجهة وطريقة الشحن المختارة.



التعليمات:

س1: ما هي الخدمة التي لديكم؟

XHT: نحن نقدم حلول جاهزة بما في ذلك تصميم PCB، وتطوير البرمجيات، وتجميع PCB، وتصميم العلبة، وصنع القالب، وحقن البلاستيك، وتجميع المنتج النهائي واختبار الوظيفة.

س2: ما هي المنتجات الرئيسية لخدمات PCB/PCBA الخاصة بك؟

XHT: خدمات PCB/PCBA الخاصة بنا مخصصة بشكل أساسي للصناعات بما في ذلك التحكم الصناعي، واللوحات الرئيسية للأجهزة المنزلية، والإلكترونيات الخاصة بالسيارات، والإلكترونيات الاستهلاكية، والمعدات الطبية، والمعدات المصرفية، والمنزل الذكي وما إلى ذلك.

س3: هل XHT مصنع أو شركة تجارية؟

XHT: XHT هي شركة تصنيع عقود احترافية تتمتع بخبرة 20 عامًا في توفير خدمة تجميع PCB الجاهزة وتصنيع الإلكترونيات في مكان واحد.

س4: هل يمكننا فحص الجودة أثناء الإنتاج؟

XHT: نعم، نحن منفتحون وشفافون فيما يتعلق بكل عملية إنتاج وليس لدينا ما نخفيه. نرحب بالعملاء لتفقد عملية الإنتاج لدينا والاطلاع عليها داخل الشركة.

س5: كيف يمكننا التأكد من أن معلوماتنا لا تسمح لطرف ثالث برؤية تصميمنا؟

XHT: نحن على استعداد لتوقيع اتفاقية عدم الإفصاح بموجب القانون المحلي من جانب العميل ونتعهد بالحفاظ على بيانات العملاء في مستوى سري للغاية.

س6: ما هي الملفات المطلوبة للحصول على عرض أسعار منك؟

XHT: بالنسبة لمشاريع OEM PCBA، يرجى توفير بيانات/ملفات Gerber ومؤشر المتطلبات الفنية ذات الصلة بالإضافة إلى أي متطلب خاص إذا كان لديك؛ بالنسبة لمشاريع ODM، يرجى تقديم قائمة الوظائف، حتى يتمكن فريق المهندسين لدينا من العمل عليها.

س7: ما هو مصطلح التسليم القياسي؟

XHT: شروط التسليم EXW، FCA، FOB، DDU وما إلى ذلك كلها متاحة بناءً على كل عرض أسعار.

س8: كم من الوقت يستغرق الحصول على عرض أسعار PCBA؟

XHT: يعتمد ذلك على تعقيد المشروع. عادةً ما يكون أسبوع أو أسبوعين كافيين لمهندسينا لإجراء التقييم.

س9: هل لديك أي متطلبات كمية الطلب الأدنى (MOQ)؟

XHT: لا، ليس لدينا متطلبات الحد الأدنى لكمية الطلب، يمكننا دعم مشاريعك بدءًا من النماذج الأولية إلى الإنتاج الضخم.



أخبرنا بمتطلباتك حول الأسئلة الشائعة من خلال النقر هنا، حتى نتمكن من تقديم حل لتوفير ميزانيتك وتلبية احتياجاتك!
